降壓轉換器的傳導損耗主要來自于晶體管Q1、二極管D1和電感L在傳導電流時產生的...降壓轉換器的傳導損耗主要來自于晶體管Q1、二極管D1和電感L在傳導電流時產生的壓降。為了簡化討論，在下面的傳導損耗計算中忽略電感電流的交流紋波。如果MOSFET用...
開關電源產生振鈴的主要原因在于非理想器件存在功率級寄生電容、電感。所謂諧振...開關電源產生振鈴的主要原因在于非理想器件存在功率級寄生電容、電感。所謂諧振,即:在MOS管開通、關斷切換的過程中,寄生電感將能量傳遞給寄生電容進行充電,充電結...
在模塊電源中，小功率電源的短路保護一般不外接短路保護電路，這種模塊的特點是...在模塊電源中，小功率電源的短路保護一般不外接短路保護電路，這種模塊的特點是功率小，體積小，成本低;適合當前競爭激烈的市場;然而它們本身存在一個致命的特點，...

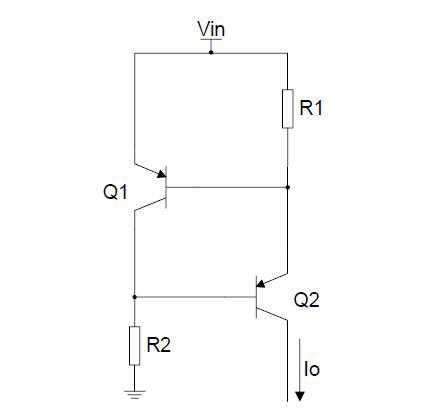

由兩個同型號的三極管，根據三極管Vbe電壓相對穩定，以及三極管的基極電流相對...由兩個同型號的三極管，根據三極管Vbe電壓相對穩定，以及三極管的基極電流相對集電極電流較小的特點，組成一個電流相對恒定的恒流源，電流Io=Vbe/R1;這個恒流源沒...

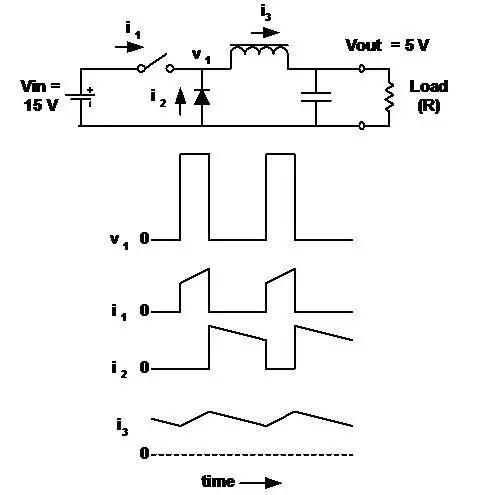

電感電流連續。Vout 是其輸入電壓 (V1)的均值。輸出電壓為輸入電壓乘以開關的負...電感電流連續。Vout 是其輸入電壓 (V1)的均值。輸出電壓為輸入電壓乘以開關的負荷比 (D)。接通時，電感電流從電池流出。開關斷開時電流流過二極管。忽略開關和電感...
把輸入降至一個較低的電壓。可能是最簡單的電路。電感 / 電容濾波器濾平開關后...把輸入降至一個較低的電壓。可能是最簡單的電路。電感 / 電容濾波器濾平開關后的方波。輸出總是小于或等于輸入。輸入電流不連續 (斬波)。輸出電流平滑。
