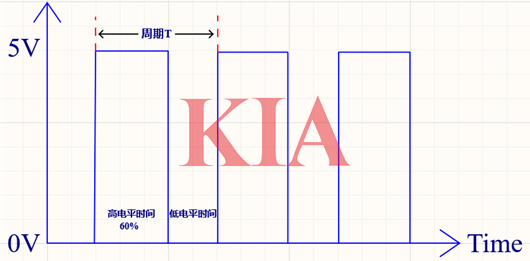

占空比（Duty Cycle），是用來量化一個周期性信號中某一特定狀態（例如高電平或低電平）在整個周期中所占的時間比率。
占空比計算公式如下：
脈沖高電平持續時間（Ton）：是脈沖信號處于高電平狀態的時間。
脈沖周期（T）：是脈沖信號從開始到重復出現所需的時間長度（即：高電平時間+低電平時間）。
例如：如果一個脈沖信號的高電平持續時間為6毫秒，而其總的周期為10毫秒，那么它的占空比就是：
占空比單位：%（0%~100%）；
PWM（脈寬調制），是一種通過改變信號的占空比來控制電路輸出的技術。在電路控制方面，常用于模擬信號的數字化、電機速度控制和燈光調節等應用。
控制PWM信號的占空比，可以通過改變所選用的控制器或硬件連接方式來實現。一般來說，在單片機中使用PWM通道來輸出脈寬調制信號。在軟件上可以設置一個數值來改變PWM的占空比，從而達到控制電路輸出的目的。
應用場景
電機控制：
占空比越大，電機平均電壓越高，轉速越快。
典型頻率范圍需兼顧穩定性與能耗（如50Hz-20kHz）。
LED調光：
通過高頻PWM(>80Hz)調節占空比，實現無閃爍亮度控制。
電源轉換：
在BUCK/BOOST電路中，占空比調節決定輸出電壓與輸入電壓的比值。
