led燈有三種接線方法：兩端進線，單端進線，交錯進線。
1、兩端進線
早期常用的一種接法，具有接線方便、操作簡單等特點，現在還有不少的LED燈管廠家采用，在大家熟悉的日光燈管的更換方法中，也有采用這種方式的。接線方法：將燈頭的兩根針都短接起來，然后接在內部的恒流電源上。在使用這種接線方法時，只需要去掉傳統的啟輝器，就可以正常工作。
2、單端進線
led燈管的一端不接線，另外一端兩根針分別引線到恒流驅動電源上。兩個燈頭的之間沒有任何的連接關系。這種接線方式更為安全，如果led燈管的一端接上了交流電，那么另外一端絕對不會帶電。在替換傳統熒光燈時，需要將原來的啟輝器拿掉，換上啟輝器保險絲”，安裝上燈管即可。
3、交錯進線
這是一種創新的接線方式，這種接線對LED燈管內部驅動有些要求，需要有兩路交流進線端。接線方法：在替換時，只需要更換燈管即可，操作起來很方便。
LED日光燈管安裝簡單，并不復雜。安裝時將原有的日光燈取下換上LED日光燈，并將鎮流器和起輝器去掉，讓220V交流市電直接加到LED日光燈兩端即可。
安裝說明：
1、去掉啟輝器和整流器，將市電的火線、零線分別接在支架的左右兩端。
2、LED燈管為內置電源，G13接口兩插針為短路狀態，兩端接囗均是一致的。

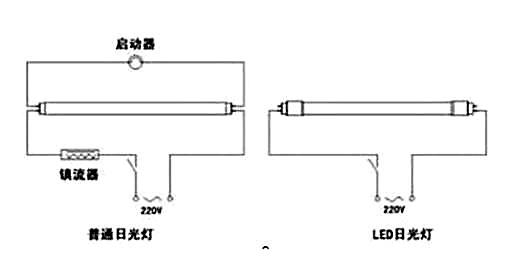

LED日光燈管接線方式：去掉鎮流器和(或）起輝器，將火線和零線分別接在支架兩端，如下圖：
