高壓MOS/IGBT的短路保護電路

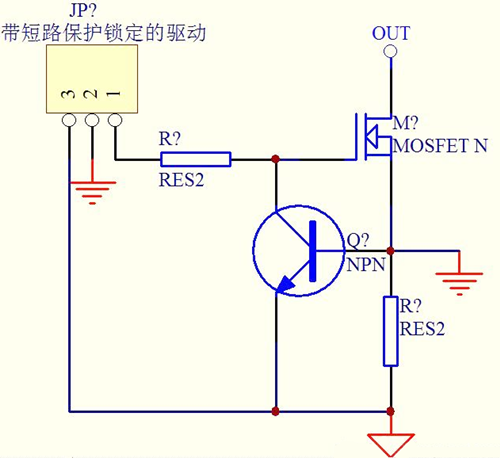

mos管短路保護電路

帶短路保護鎖定的驅動的3腳為短路信號檢測入端；2腳為驅動地；1腳為驅動輸出。

當電路存在短路的時候流過MOS的電流很大在S極電阻兩端產生的壓降導致三極管由截止進入導通（當然導到什么程度具體跟MOS的跨導有關系），因此驅動電阻上面有壓降，MOS進入放大區。

這個時候高電壓不會通過MOS進行強電流放電，因而芯片不會有局部過熱的可能，在很短的時間內保護電路檢測到短路存在關閉并鎖定驅動電壓輸出，MOS僅承受了動作時間內的恒流功率損耗，安全性得到了很大提高。

此電路僅作為理解原理使用具體參數看實際工況選取。

S級的電阻是根據選定的MOS的IDM(Pulsed Drain Current留余量)選定的，至于跨導這個不是主要因數；

這里三極管并不工作在開關狀態他只是根據MOS的瞬態電流值調整MOS的驅動電壓，保證在短路出現的時候IDM不至于超出安全工作范圍，這個時候由于在1US甚至更短的時間內驅動已經被關斷并鎖定，所以不存在過功損耗，三極管的反映時間越快越好，其實這個電路是電流負反饋電路演變過來的，電路如下:

mos管短路保護電路
