MOS管開關電路尖峰電流吸收電路分析：
說明：此種方法雖然能夠使支路上的電流削峰，但同時導致了開關速率變慢，謹慎參考，還需優化。
由于MOS管極間寄生電容的存在，尤其是漏極/柵極電容，導致了MOS管開關產生了電流尖峰，而電流尖峰可以看成是一個沖激信號，根據傅里葉變換可知，沖激信號在頻域范圍很寬，繼而此開關電路可能會影響后續硬件測試，例如功放中引入雜波。

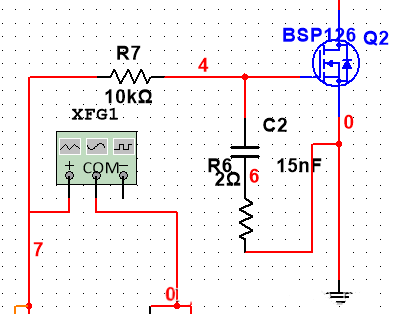

電路如下，其中R7接信號發生器（1KHz方波），控制MOS管通斷，R12和二極管D1是MOS管寄生電容放電電路：

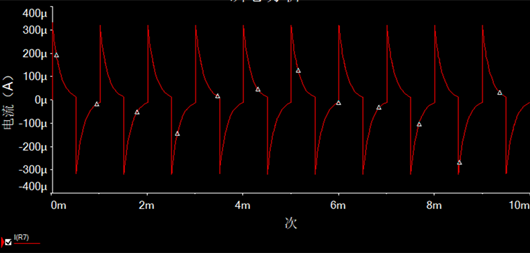

觀察可以發現，R7與R12上有著尖峰電流。

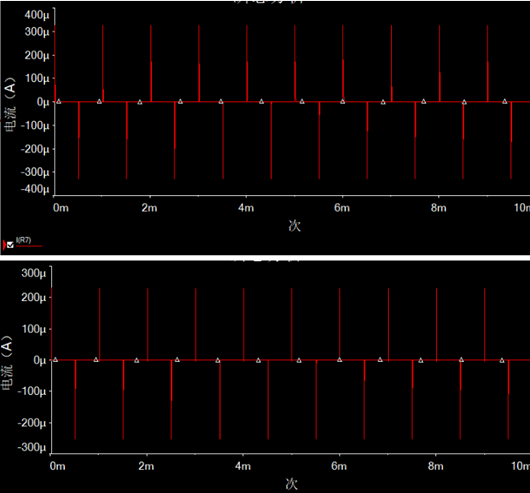

此時分析如下，由于每次寄生電容放電以及二極管的反向恢復電流會產生尖峰電流，現去掉二極管，并在MOS管柵極和源極接入電容C2和電阻R6，使得每次低電平來時，寄生電容放電給電容C2充電，以此削峰。
但需要注意的是開關時間從原來的20us延長至了100us，不適合高速電路了。
