100W逆變器電路圖-逆變器電路計算案例-KIA MOS管
信息來源：本站 日期：2023-06-28
逆變器是一種把直流電（DC）轉變成交流電(普通為220V，AC 50HZ正弦波或方波)的一種逆變轉換裝置。

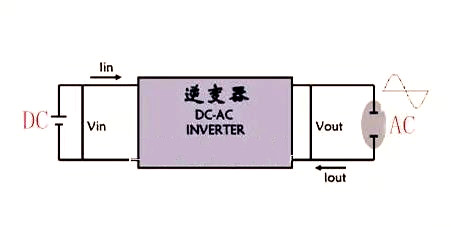

逆變器電路方框圖
100W逆變器電路圖
100W逆變器電路圖
工作原理
CD4047是一種低功耗的CMOS由可選通的非穩態多諧振蕩器組成，可用作正/反向邊沿觸發單穩態多諧振蕩器，具有重觸發和外部計數選項功能。
CD4047第10腳和第11腳輸出兩個相位相反的脈沖信號，這兩個腳分別接場效應管Q1，Q2的柵極。
IC內部多諧振蕩器振蕩工作后，分別從10腳和11腳輸出兩個相位相反、幅度相等的低頻振蕩信號，該信號經Q1和Q2功率放大（Q1和Q2交替導通）后，在T1的次級繞組兩端產生交流220V電壓。
當第10腳處于高脈沖時，電流通過變壓器T1的初級上半部分，輸出交流電壓的正半周。
當第11腳處于高脈沖時，電流以相反方向通過變壓器T1初級的下半部的，輸出交流電壓的負半周。
Q1，Q2場效應管輪流不斷地循環導通，通過變壓器T1輸出完整交流電壓220V,頻率為50HZ。
電阻R3和R4場效應管（MOSFET）的限流電阻。
R2，D1組成電路工作指示。
工作頻率：
F=1/4.4（R5+R6)C2=46HZ
調節R6電位器可以將工作頻率調到50HZ。
主要元件
B1：12V/6AH鉛酸蓄電池。
Q1，Q2：IRF540 TO-220, 100V 28A， 需安裝適當的鋁制散熱片。
T1：電源變壓器，220V輸入，輸出9V-0-9V 150W。也可以高頻變壓器，這樣體積要小。
主要計算
基本公式：功率P=電壓U*電流I
我們要輸出一個100W，220V電壓的逆變器，變壓器效率損耗假設：0.8。
功率：100W/0.8=125W。
因此T1電源變壓器功率要留有余量使用，選150W的。
輸出電流：125W/220V=0.57A。
輸入電流：125W/12V=10.4A
