供電電源
橋電路的供電電源通常會并聯有大容量儲能電容來穩定電源電壓，此時橋電路被稱為電壓工作模式。與此對應的，也有的橋電路是在電壓源線上串聯大容量平波電感，此時通常是做逆變電源使用，被稱為電流工作模式。
對于橋電路并聯的儲能電容需要考慮：
它需要能夠Hold的住多大的負載電感所產生的反向電流？
電路能夠容忍多大的電壓波動？
橋電路的開關頻率是多少？

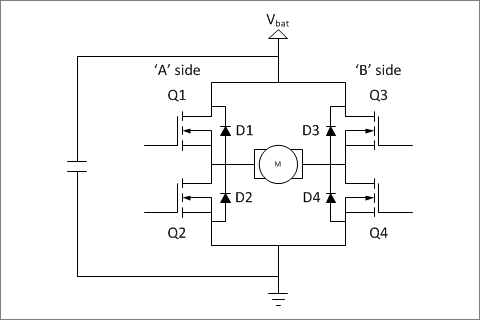

電源帶有濾波電容的H橋電路

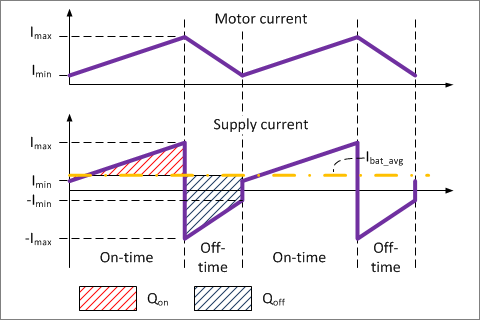

下圖顯示了由于電機中的電感存在，橋電路不同PWM相位期間橋電路的工作電流波形情況。可以看到在某些情況下，橋電路會反向向電源充入電流的。
電機電流與橋電路工作電流波形
如果對于電機負載沒有施加電流反饋控制的話，橋電路并聯電容需要取的更大一些，以此來減輕電機在突然加速和減速過程中所出現的浪涌電流對于電源所造成的波動。

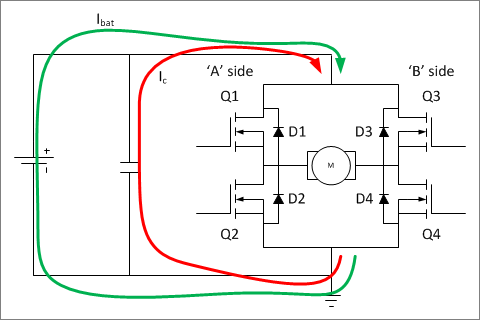

下圖給出了橋電路電容與電源并聯為橋電路提供工作電流。
橋電路并聯電容與電源一起為橋電路供電
