MOSFET-襯底偏壓技術圖文詳解-KIA MOS管
信息來源：本站 日期：2023-06-19
先簡單回顧下MOSFET的導通過程。

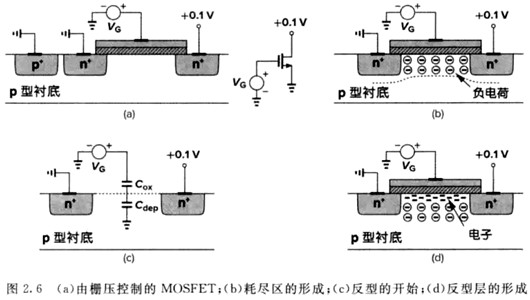

當Vg從0V開始上升的時候，p襯底中的多子空穴會被趕離柵區從而留下負電荷（空穴無法移動，實際上是電子的移動，電子從襯底被抽取上來，與p型半導體中的受主雜質例如硼結合，使得共價鍵飽和，既沒有可移動的電子，也沒有可移動的空穴）；
此時柵極與襯底構成電容器的兩極，因此襯底上負電荷的量和柵上正電荷的量相同； 由于p型半導體中是多子空穴導電，最終在p型襯底中形成一個多子耗盡的區域即耗盡層；
隨著Vg增加，耗盡層寬度以及，氧化物和硅界面處的電勢也增加； 這時結構類似兩個電容串聯：柵氧化層電容（Cox，這是一個固定電容，Cox = εox/dox）和耗盡層電容（Cdep，這是一個可變電容，Cdep = εdep/ddep，ddep耗盡層寬度會增加）；
當Vg進一步增加的時候，源漏之間的柵氧下就形成了載流子溝道； 形成溝道所對應的Vg成為閾值電壓Vth；
Vth通常定義為界面的電子濃度等于p型襯底的多子濃度時的柵壓； Vth有如下表達式：
其中Qdep是耗盡層的電荷；
以上討論都是假設襯底和源端是接地的，如果NMOS的襯底電壓Vb比源端電壓Vg小的時候會發生什么情況。

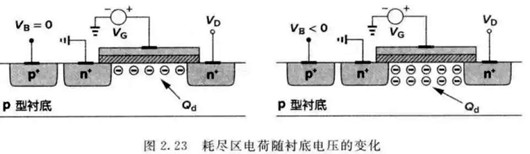

假設Vs=Vd=0，Vg略小于Vth使得柵下形成耗盡層但是還沒有反型層形成。 當Vb變得更負的時候，將會有更多的空穴被吸引到襯底，同時留下大量的負電荷，耗盡層變得更寬了，由Vth的表達式可知，閾值電壓是耗盡層電荷總數的函數，因為在反型之前，柵上的電荷是等于耗盡層電荷的。
因此，隨著Vb的下降，Qd增加，Vth也增加。 這稱為反向襯底偏置或者體效應，可以表達為如下公式：

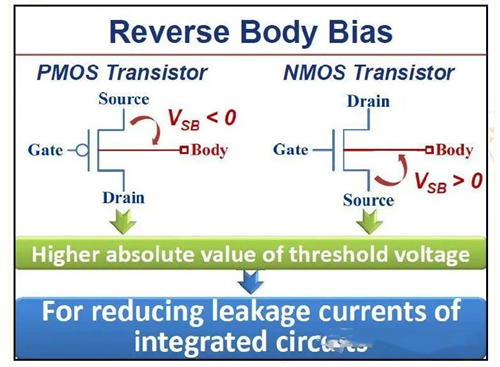

而閾值電壓的增大，可以降低晶體管的漏電流，這種低功耗技術就稱為反向襯底偏置技術。
上述討論同時適用于PMOS，區別在于，對于PMOS來說，襯底加正偏壓，Vsb < 0時閾值電壓會增大。
