襯底偏置效應，就是當襯底（body/substrate）和源（source）之間的電勢差Vbs不為零的時候，所產生的一些效應的統稱。
以Bulk NMOS為例，來說一下Vbs不為零的時候會發生什么。
1、第一個襯底偏置效應，閾值電壓（Vth）會發生變化。
上圖中，Vthc_7為閾值電壓（具體來說，是用恒定電流法求得的閾值電壓，參考電流為Lg/Wg*10^-7）。Lg為柵氧化層長度，tox為柵氧化層厚度。柵氧化層寬度Wg=10um。Vds為源漏之間電壓，此處為50mV，處于線性區。
由上圖我們可以觀察到，在給襯底加上負偏壓之后，NMOSFET的閾值電壓會相應上升。這是最為重要的一個襯底偏置效應。（上圖中還可以觀測到短溝道效應和反短溝道效應，此處不展開）。關于這一襯底偏置效應的解釋，可以從能帶圖來入手。

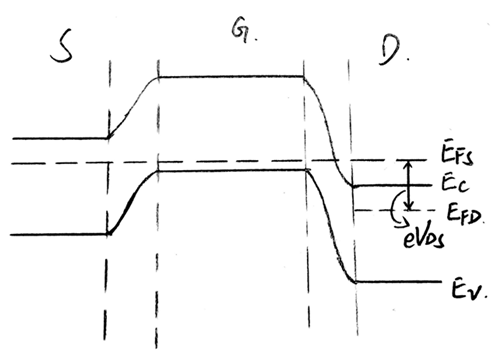

上圖是一個NMOS能帶圖。此處需要注意：能帶圖是“能量圖”，是用來表征電子的能量的圖。電子的能量等于 電子所帶電荷*電子的電勢 。因為電子帶負電，所以電勢越高，能量越低。
如果我們給襯底加上負壓，那么襯底的電子能量會變高（也就是圖中G區域會變高）。也就是說源漏之間的勢壘高度會變高。那么必然需要更大的柵極電壓才能導通源漏，也就是說，閾值電壓變高了。

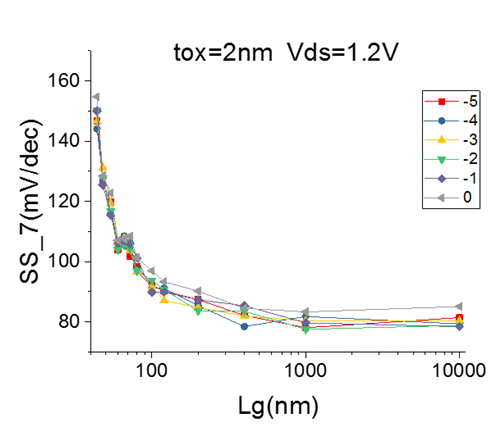

2、第二個襯底偏置效應，亞閾值擺幅（subthreshold swing）會變化。
根據亞閾值擺幅的公式：
上面公式中的CD減小；S會減小。
