過溫保護電路

概述(電路類別、實現主要功能描述)：

該電路屬于過溫保護電路，但溫度高于設定的保護點時，關閉模塊輸出，當溫度恢復后自動開啟模塊。

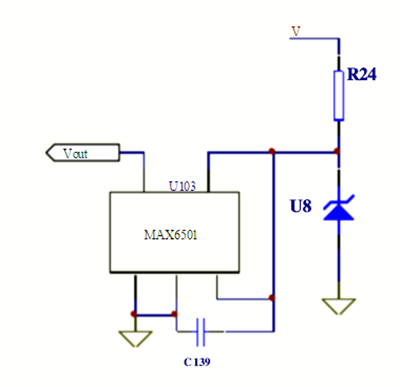

電路組成(原理圖)：

工作原理分析(主要功能、性能指標及實現原理):

穩壓管給U103MAX6501提供5V電壓，溫度正常時，U103的五腳輸出高電平，當溫度超過保護點時U103的五腳輸出低電平，當溫度恢復后，U103的五腳輸出高電平。

電路的優缺點

該電路的優點：電路簡單，精確度高。

缺點：成本較高。

應用的注意事項：

MAX6501的3腳和1腳相連時，回差溫度是10℃，當其3腳和地相連時，回差溫度是2℃。

MAX6501的供電電壓不能超過7V，否則會損壞。

MAX6501一定要放置在最熱部分的附近。

過溫保護電路-熱敏電阻

概述(電路類別、實現主要功能描述)：

本電路采用熱敏電阻檢測基板溫度，熱敏電阻阻值隨基板溫度變化而變化， 熱敏電阻阻值的變化導致運放輸入電壓變化，從而實現運放的翻轉控制PWM芯片的輸出，進而將模塊關閉。

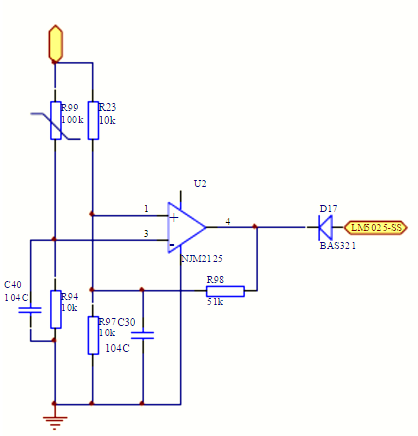

電路組成(原理圖)：

工作原理分析(主要功能、性能指標及實現原理，關鍵參數計算分析)：

R99熱敏電阻是負溫度系數熱敏電阻，常溫時，R99=100k，R99與R94的分壓0.45V為U2運放的負輸入，遠低于運放的正輸入2.5V(R23與R97分壓)，因此運放的輸出是高電平，對LM5025的SS端無影響，模塊正常工作。

隨著基板溫度升高，R99電阻阻值減小，當減小到一定值時，使得運放的負輸入大于正輸入時，運放輸出低電平，將LM5025的SS拉低，從而關閉模塊輸出;溫度保護點可以適當調整R94，R23，R97的阻值而相應地調整。

模塊關閉輸出后(過溫保護)，基板溫度會降低，R99阻值會增大，運放的負輸入會降低，為使運放的正常翻轉，引入電阻R98，原理是運放輸出低后，R98相當于與R97并聯，將運放的基準變低，拉開運放正負輸入的電壓間距，從而實現溫度回差。比如基板溫度90℃時保護，80℃時開啟。
