過壓保護電路：浪涌電壓保護、脈沖電壓保護-KIA MOS管
信息來源：本站 日期：2023-05-25
對于浪涌電壓的保護

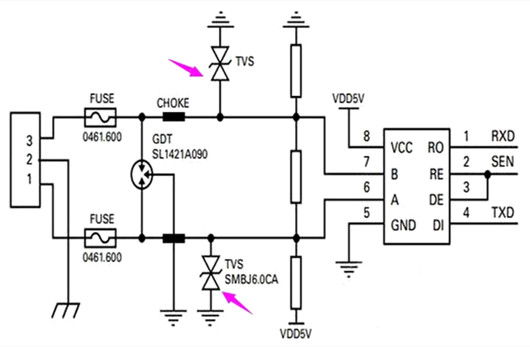

比如在電子器件電源前端的電源不穩定，如汽車電瓶在汽車啟動時，會產生很大的浪涌電壓。對于此類過壓電源的保護，一般采用TVS管去保護。一般應保證TVS管應工作在后端電源芯片器件的正常電壓VCC以上，最大工作電壓Vmax以下。
TVS管伏安特性曲線
選擇時，應注意VR>V0,且VC<Vmax。以保證TVS管正常工作時，這樣電壓正常，TVS管不工作時不會消耗電流大，同時電壓過高時，TVS管工作時可以正常保護后端器件不會損壞。
對于脈沖電壓的保護
相對于浪涌電壓，脈沖電壓的能量不大，電壓不高較長，對于器件對電壓的反應能力要求反而不高。
此時我們需要用穩壓二極管穩壓。

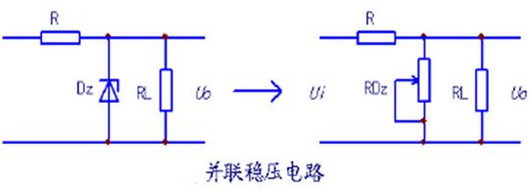

穩壓電路的用法
正確選取限流電阻R的阻值，是使穩壓電路正常工作的前提。
1、在負載電路空載時，使流過穩壓二極管Dz的電流不超過其最大耐受值而損壞；
2、在最大負載時，仍要保障流過Dz的電流超過最小擊穿電流值，仍其仍處于擊穿工作區。
從穩壓二極管的安全出發，只要限制其流通電流不超過穩壓二極管最大反向耐受電流，電路元件就不會有損壞的危險。穩壓二極管的正常工作區，是指在一定的流通電流條件下，工作于其反向擊穿狀態下。此時在較大的電流變化區域內，其端電壓變化值是較微小的，甚至可以忽略不計。
工作原理如下：
當RL固定不變，只有輸入電壓變化（例如升高）時，為了維持Uo不變，此時RDz的電阻值往小處變化，對供電電流的分流能力增強，以使Uo回落，保持原值不變；
當輸入電壓不變，負載電阻RL變化時（例如變小），負載電流的增大使Uo有低落的趨勢，此時RDz的電阻值增大，分流減小，使Uo上升至原值。

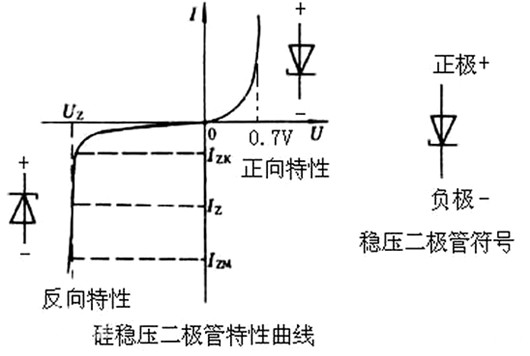

穩壓二極管工作特性曲線
對防止誤操作的過壓保護
在電子設備的充電器中，特別是有一些12V充電器會被誤認為5V的充電器，在對5V設備充電時會燒壞設備，此時我們便需要防止誤操作產生的過壓損壞。

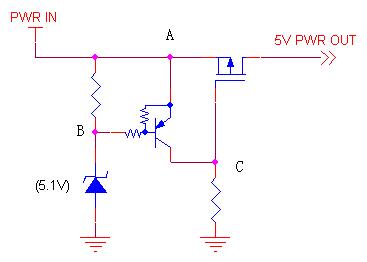

5.8V過壓保護電路
左邊是個PNP三極管的開關電路，當A點的電壓超過5.8V，三極管導通。于是C處有電壓，使MOS管關閉。當A點的電壓低于5.8V，三極管斷開。C處無電壓。MOS管常開。
注意，AB兩點間的電阻選擇，不可以太大，太大會讓三極管無法工作。太小容易使穩壓管燒壞。
