PFM（Pulse frequency modulation) 脈沖頻率調制
PFM開關電源，是一種脈沖調制技術，調制信號的頻率隨輸入信號幅值而變化，其占空比不變。由于調制信號通常為頻率變化的方波信號，因此，PFM也叫做方波FM。
固定導通/關斷時間：PFM模式下，功率開關的導通時間（Ton）或關斷時間（Toff）通常固定，通過改變開關頻率（即脈沖出現的次數）來調節占空比。
頻率隨負載變化：
輕負載時：降低開關頻率，減少開關動作次數，降低損耗。
重負載時：提高開關頻率，增加能量傳輸效率。
PFM的特點：在輕負載條件下，PFM的效率通常顯著高于PWM，因?yàn)樗鼫p少了不必要的開關周期，從而降低了功耗。
開關電源三種控制模式PWM、PFM、PSM
開關電源（DC-DC）三種最常見的調制方式為：脈沖寬度調制（PWM）、脈沖頻率調制（PFM）、脈沖跨周期調制（PSM）。
在功率集成電路(PIC:Power Inregrated Circuit)中廣泛采用了脈沖跨周期調制模式（PSM,Pulse Skip Modulation)，可以克服脈沖調寬調制模式（PWM：Pulse Width Modulation)輕負載情況下變換效率較低、脈沖調頻調制模式（PFM:Pulse Frequency Modulation)頻譜分布隨機的缺點。

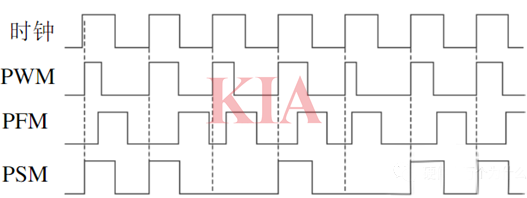

調制行為示意圖：
PWM（頻率不變，不斷調整脈沖寬度）
PFM（脈沖寬度不變，調整頻率）
PSM（頻率和脈寬都不變，脈沖時有時無）
