無刷馬達(無刷直流電機)的工作原理是通過電子換向器替代傳統的機械換向器,實現電機轉子的連續旋轉。無刷馬達通過電子換向系統替代傳統機械電刷,利用位置傳感器檢測轉子磁極位置,控制器驅動定子繞組產生旋轉磁場,從而驅動永磁體轉子旋轉,實現高效、低磨損的能量轉換。
無刷馬達組成:
1.定子:包含硅鋼片疊壓鐵芯和三相繞組線圈,通電后產生旋轉磁場。
2.轉子:由永磁體(如釹鐵硼)構成,提供恒定磁場,與定子磁場相互作用產生轉矩。
3.位置傳感器:霍爾傳感器或編碼器實時檢測轉子位置,輸出信號至控制器。
4.電子控制系統:包括微處理器(MCU)和驅動電路(如三相逆變器),根據位置信號生成PWM波形控制繞組電流。
無刷馬達工作原理步驟:
1.位置檢測與信號處理:位置傳感器(如霍爾元件)監測轉子磁極位置,輸出相位差120°的方波信號至控制器。
2.電子換向控制:控制器根據位置信號,通過功率開關管(MOSFET/IGBT)按特定時序導通定子繞組。例如,當霍爾信號為101時,控制器驅動U相上橋臂和V相下橋臂導通,形成U→V的電流路徑,產生旋轉磁場。
3.磁場驅動與轉子旋轉:定子旋轉磁場與轉子永磁體磁場相互作用,產生連續轉矩。通過六步換向邏輯(U→V→W→U循環),磁場以60°電角度步進旋轉,推動轉子同步轉動。
無刷直流電機(BLDC)是一種高效、高可靠性、低噪聲和低維護成本的電機,由于其優異的性能,在許多應用中得到了廣泛的應用,例如家用電器、工業自動化、電動車等。

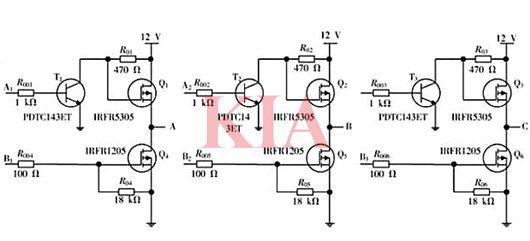

三相六臂全橋驅動電路
無刷直流電機驅動控制電路如圖所示,采用三相六臂全橋驅動方式,采用此方式可以減少電流波動和轉矩脈動,使得電機輸出較大的轉矩。在電機驅動部分使用6個功率場效應管控制輸出電壓,四軸飛行器中的直流無刷電機驅動電路電源電壓為12 V.驅動電路中,Q1~Q3采用IRFR5305(P溝道),Q4~Q6為IRFR1205(N溝道)。該場效應管內藏續流二極管,為場效應管關斷時提供電流通路,以避免管子的反向擊穿,其典型特性見參數表,T1~T3 采用PDTC143ET 為場效應管提供驅動信號。
無刷直流電機驅動控制采用三相六狀態控制策略,功率管具有六種觸發狀態,每次只有兩個管子導通,每60°電角度換向一次,若某一時刻AB 相導通時,C 相截至,無電流輸出。單片機根據檢測到的電機轉子位置,利用MOSFET的開關特性,實現電機的通電控制,例如,當Q1、Q5 打開時,AB 相導通,此時電流流向為電源正極→Q1→繞組A→繞組B→Q5→電源負極。類似的,當MOSFET 打開順序分別為Q1Q5,Q1Q6,Q2Q6,Q2Q4,Q3Q4,Q3Q5時,只要在合適的時機進行準確換向,就可實現無刷直流電機的連續運轉。
三相全橋驅動電路
無刷電機三相全橋驅動電路,使用六個N溝道的MOSFET管(Q1~Q6)做功率輸出元件,工作時輸出電流可達數十安。為便于描述,該電路:Q1/Q2/Q3稱做驅動橋的“上臂”,Q4/Q5/Q6稱做“下臂”。
圖中R1/R2/R3為Q1/Q2/Q3的上拉電阻,連接到二極管和電容組成的倍壓整流電路(原理請自行分析),為上臂驅動管提供兩倍于電源電壓(2×11V)的上拉電平,使上臂MOSFET在工作時有足夠高的VGS壓差,降低MOSFET大電流輸出時的導通內阻,詳細數據可參考MOS管DataSheet。
上臂MOS管的G極分別由Q7/Q8/Q9驅動,在工作時只起到導通換相的作用。下臂MOS由MCU的PWM輸出口直接驅動,注意所選用的MCU管腳要有推挽輸出特性。
