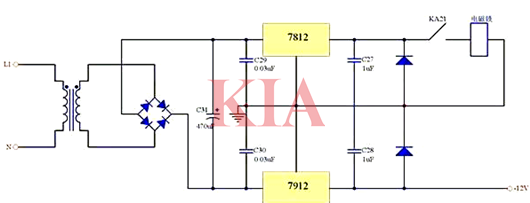

電路原理圖一
通過使用7812三端穩壓器，可以進一步增加負載輸出能力，但需注意，隨著負載的增加，必須考慮添加散熱片，以確保電流能夠達到甚至超過1.5A。這種穩壓器不僅集成了降壓、整流、濾波和穩壓電路，還具有廣泛的輸入電壓范圍，大約在16V至35V之間。因此，在應用中，降壓部分的變壓器應將電壓調整至該范圍內。

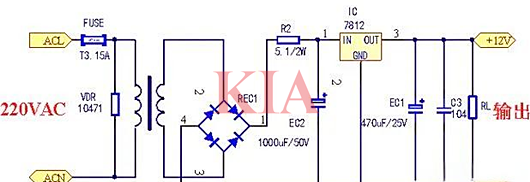

電路原理圖二
這是一種用變壓器降壓把220V交流電變?yōu)?2V直流電原理圖，此種方法可制作較大功率輸出。

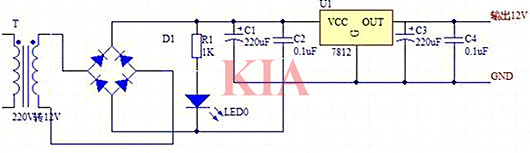

220V轉12V直流穩壓電路
圖中用到一個220V轉12V的變壓器，一個整流橋，一個LED燈，一個三端穩壓器7812還有一些電阻電容等，變壓器一般用它對交流進行升壓或者降壓。
整流橋負責把交流電變成直流電，原理是利用了二極管的單向?qū)щ娦裕鳂蚓褪撬膫€(gè)二極管，要注意二極管的正負極。
還有一個比較重要的那就是三端穩壓器，三端穩壓器的種類還挺多的，有7805,7812,7815等都是穩壓器，它們的穩壓值也很好區分，最后面的兩個數字就是代表穩壓值例如7812就是12V的直流穩壓電源，三端穩壓器有三個管腳，左面那個管腳是電壓輸入端，中間是地，最右面那個是電壓輸出端。
