自制家用逆變器電路圖

此機為準正弦波輸出，空載電流小于450mA，負載能力300W以上，效率達85％以上。給電風扇、照明燈泡，電烙鐵供電，或串上100W的燈泡帶29英寸以下的電視都綽綽有余（由于消磁線圈的原因，啟動電流太大，所以要串燈泡啟動，如果拔掉消磁線圈，串接的燈泡可不用），給生活和維修帶來極大的方便，出現故障也不會造成電壓升高、燒壞用電器。

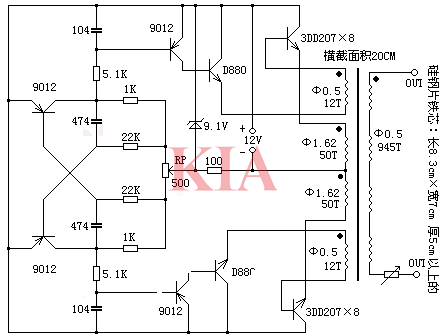

工作原理：接通12V電源后，由V1，V2、R1-R4、C1、C2構成的多諧振蕩器得電起振，V1、V2的集電極輪流輸出接近50Hz的正極性方波，經過C3和R5、C4和R6組成的積分電路積分整形為準正弦波，再經V3、V4倒相放大后分別激勵V5、V6，使末級功率管V7、V8輪流導通和截止，它們的集電極電流流經變壓器初級繞組L1、L2在變壓器的高壓側感應出約50Hz的準正弦波高壓輸出。

元件選擇：V5、V6用D880或C2073。V7、V8分別用三只3DD207并聯而成，其參數為200V／5A／50W，也可用3DDl5D替代。線圈Ll、L2為中1.62mm的漆包線，各繞50匝。L3、L4、L5都用Φ0.53mm的漆包線，匝數分別為12、12，945。功率管配上盡可能大的散熱片就行了，本機配的是寬150cm的散熱片。變壓器鐵芯選用有效橫截面積20cm2以上的，選用的是環形變壓器鐵芯。

制作與調試：將功率管全部裝上散熱片后，將其余元件全部用搭棚焊的方法焊接在功率管上，無需制作電路板。由于V1，V2及組成振蕩電路的元件會因特性差異而造成V1、V2集電極輸出的振蕩信號幅值不一致，造成空耗過大，所以用可調電阻RP來調振蕩電路的平衡。由VD、R7組成的穩壓電路是保證振蕩電路穩定工作的必備件，可解決由于電瓶電壓下降而引起振蕩電路失衡問題。試機調試時，先把RW調至中間位置，在12V供電端串上電流表，空載開機，調節RP，使電流最小，再在負載端接上60W燈泡；通電調RP，使電流最小，重復空載負載調節多次，直至電流再無法調校此時貼近變壓器聽，噪音應該是最小的。若沒有調平衡，噪音很大，耳朵不貼近都能聽到噪音。V5，V6發射極分別通過繞組L3、L4與V7、V8的基極反相相連，能加深V7、V8飽和與截止的深度，有利于提高V7、V8的效率。注意，L3、L4的相位要正確，如接錯，雖然高壓端也會有輸出，但輸出電壓不高，帶負載能力會很差。

自制逆變器電路圖

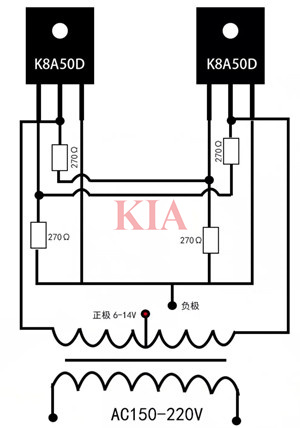

首先準備好兩個場效應管和一個自繞制的變壓器。將變壓器焊接到洞洞板上，然后將兩個場效應管連接起來，形成雙管自激振蕩長效應管。

接下來，按照原理圖焊接所有極，焊接輸入線。黑色線位負極，紅色線為正極，連接變壓器的中心抽頭給這個導線上錫，再焊接到燈頭上面。

最后，將燈泡焊接到變壓器輸出端，開始接12伏測試。
