pwm調光原理,pwm調光原理圖-KIA MOS管
信息來源：本站 日期：2025-08-21

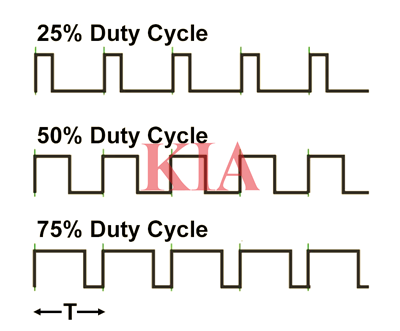

PWM調光技術通過控制信號的占空比來調節LED的亮度。具體來說，PWM波形為一個矩形波，包含高電平（ON）和低電平（OFF）兩個狀態。通過改變高電平時間占總周期的比例（即占空比），可以實現不同亮度的輸出。占空比越大，LED在高電平狀態下持續的時間越長，平均亮度也就越高；反之，占空比越小，LED在低電平狀態下持續的時間越長，平均亮度也就越低。

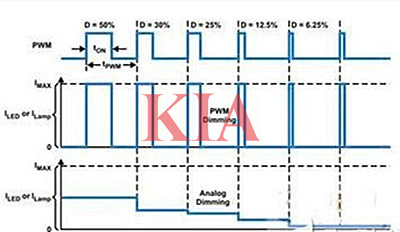

LED是一個二極管，可以實現快速開關。它的開關速度可以高達微利以上。是任何發光器件所無法比擬的。因此，只要把電源改成脈沖恒流源，用改變脈沖寬度的方法，就可以改變其亮度。這種方去稱為脈寬調制（PWM）調光法。下圖表示這種脈寬調制的波形。假如脈沖的周期為tpwm，脈沖寬度為ton，那么其工作比D（或稱為孔度比）就是ton/tpwm。改變恒流源脈沖的工作比就可以改變LED的亮度。
如何實現PWM調光？

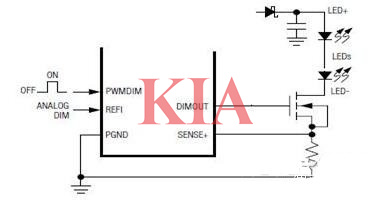

具體實現PWM調光的方法就是在LED的負載中串入一個MOS開關管，這串LED的陽極用一個恒流源供電。
然后用一個PWM信號加到MOS管的柵極，以快速地開關這串LED。從而實現調光。也有不少恒流芯片本身就帶一個PWM的接口。可以直接接受PWM信號，再輸出控制MOS開關管。
PWM調光優勢
1.高效節能：PWM調光通過控制LED的導通時間來實現亮度調節，相比傳統的模擬調光方式（如改變電流大小），能夠更有效地減少能量消耗，降低熱量產生。
2.亮度穩定：PWM調光能夠保持LED在不同亮度下的光色穩定，避免顏色偏差，提高照明質量。
3.調節靈活：通過調節PWM信號的占空比，可以精確控制LED的亮度，實現寬范圍的亮度調節。
4.適用范圍廣：PWM調光技術適用于多種LED照明應用場景，如舞臺燈光、影院和電視背光、智能家居照明系統、汽車照明系統等。
