n溝道mos管開關電路,原理圖分享-KIA MOS管


n溝道mos管的開關條件

n溝道mos管管的導通調節是G極與S極中間的電壓差超過閾值時,D極和S極導通。

在實際的使用中,將控制信號接到G極,S極接在GND,從而達到控制n溝道mos管管的開和關的效果,在D極和S極導通后,導通電阻Rds(on)極小,一般是幾十毫歐級,電流流通后,形成的壓降很小。

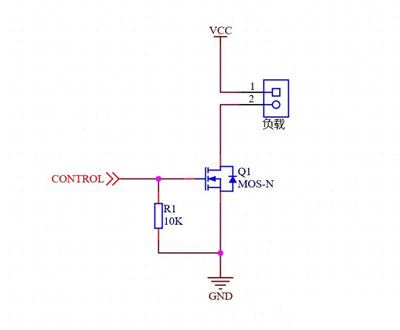

nmos低側電源開關

n溝道mos管開關電路

CONTROL為控制信號,電平一般為3~12V。負載一端接電源正極,另一端接NMOS的D(漏極)。

CONTROL電平為高時,Vgs>NMOS的Vgs導通閥值,MOS導通,負載工作。

CONTROL電平為低時,Vgs=0,MOS關斷,負載停機。

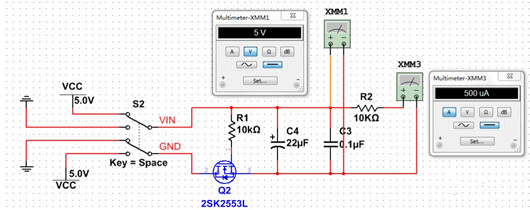

nmos防止電路反接保護電路

n溝道mos管開關電路

n溝道mos管開關電路

nmos管作為防止電路反接方案中,VCC=5V的電源加在10K阻性負載上,電壓表、電流表分別測量,記錄值是5V、500uA;切換Key開關,模擬電源反接時,測得記錄值是-49.554mV、-4.955uA。
