續流二極管是一種配合電感性負載使用的二極管，當電感性負載的電流有突然的變化或減少時，電感二端會產生突波電壓，可能會破壞其他元件。配合續流二極管時，其電流可以較平緩的變化，避免突波電壓的發生。
續流二極管通常和儲能元件一起使用，其作用是防止電路中電壓電流的突變，為反向電動勢提供耗電通路。
續流二極管工作原理
續流二極管都是并聯在線圈的兩端，線圈在通過電流時，會在其兩端產生感應電動勢。當電流消失時，其感應電動勢會對電路中的原件產生反向電壓。當反向電壓高于原件的反向擊穿電壓時，會把原件如三極管，等造成損壞。續流二極管并聯在線兩端，當流過線圈中的電流消失時，線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉。叢而保護了電路中的其它元件的安全。
在電路中反向并聯在繼電器或電感線圈的兩端，當電感線圈斷電時其兩端的電動勢并不立即消失，此時殘余電動勢通過一個二極管釋放，起這種作用的二極管叫續流二極管。
續流二極管的作用
續流作用：當電路中的電感元件在電流斷開時，由于電感的自感作用，會產生一個反向電動勢，導致電流繼續流動。如果沒有續流二極管的存在，這個反向電動勢可能會對電路造成損害。而續流二極管可以提供一個低阻抗的通路，使電流能夠順利地通過，從而避免了反向電動勢對電路的影響。
保護作用：續流二極管還可以用于電路的保護。當電路中的電壓超過二極管的正向壓降時，二極管會導通，將電流限制在一個安全的范圍內，從而保護電路中的其他元件不受過壓的影響。此外，續流二極管還可以用于防止電路中的反向電流過大，從而保護電路中的其他元件不受損壞。
能量轉換和傳輸：續流二極管通常與電感、變壓器等元件一起使用，以實現能量的轉換和傳輸。例如，在開關電源中，續流二極管可以將電能從輸入端傳輸到輸出端，同時將多余的能量存儲在電感中。這樣可以實現高效的能量轉換和傳輸，提高電源的效率和穩定性。
頻率控制：續流二極管還可以用于控制電路的頻率。當電路中的電感元件受到高頻信號的激勵時，會產生一個較大的反向電動勢，導致電流無法順利地通過。而續流二極管可以提供一個低阻抗的通路，使電流能夠順利地通過，從而減小了反向電動勢對電路的影響，實現了對電路頻率的控制。
續流二極管應用電路

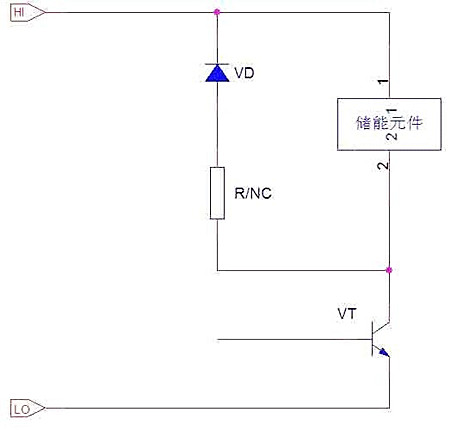

其中電阻R視情況決定是否需要。儲能元件在VT導通時，電壓為上正下負，電流方向從上向下。當VT關斷時，儲能元件中的電流突然中斷，此時會產生感應電勢，其方向是力圖保持電流不變，即總想保持儲能元件電流方向從上向下。這個感應電勢與電源電源的供應商電壓迭加后加在VT兩端，容易使VT擊穿，為此可以加上VD，這樣就可以將儲能元件產生的感應電勢短路掉，從而達到保護VT的目的。
