應急電源電路圖,應急電源mos管應用-KIA MOS管
信息來源：本站 日期：2025-06-10

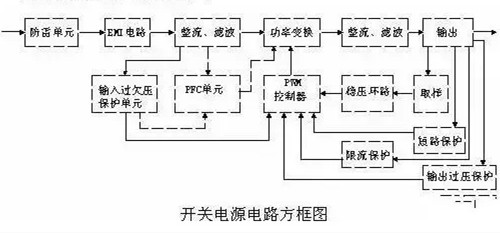

應急電源主要是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。
應急電源功率變換電路
目前應用最廣泛的絕緣柵場效應管是MOSFET（MOS管），是利用半導體表面的電聲效應進行工作的，也稱為表面場效應器件。由于它的柵極處于不導電狀態，所以輸入電阻可以大大提高，最高可達105歐姆，MOS管是利用柵源電壓的大小，來改變半導體表面感生電荷的多少，從而控制漏極電流的大小。

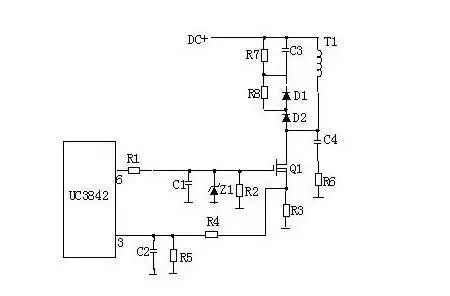

工作原理：
R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關MOS管并接，使開關管電壓應力減少，EMI減少，不發生二次擊穿。在開關管Q1關斷時，變壓器的原邊線圈易產生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此是當前工作周波的電流限制。當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷。R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大；R1過大，會降低開關管的開關速度。Z1通常將MOS管的GS電壓限制在18V以下，從而保護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所儲存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3釋放能量，同時也達到了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC根據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。C4和R6為尖峰電壓吸收回路。

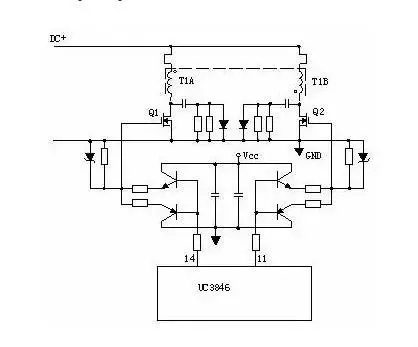

推挽式功率變換電路：
Q1和Q2將輪流導通。

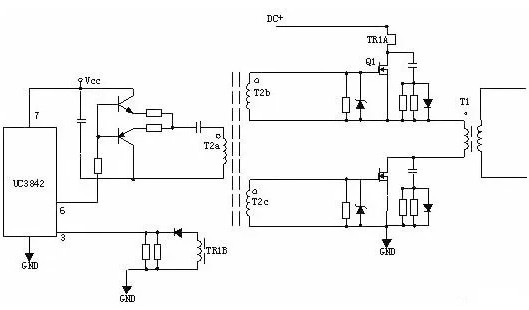

有驅動變壓器的功率變換電路：
T2為驅動變壓器，T1為開關變壓器，TR1為電流環。
MOS管在應急電源中扮演著至關重要的角色，主要作用包括：
高頻開關功能：在應急電源中，MOS管作為高頻開關元件，通過控制柵極電壓來改變漏源極之間的導通狀態，實現電流的快速接通和斷開。這種快速開關特性使得電源能夠在高頻下進行能量轉換，從而減小體積、提高功率密度和工作效率。
高效能量轉換：MOS管的開關速度快（納秒級），支持高頻工作（幾十kHz至MHz），減少開關損耗，提升電源整體效率。其低導通電阻（RDS(on)）特性使導通時壓降小，減少發熱，適合大電流應用。
精確穩壓與保護：在應急電源中，MOS管配合PWM控制器等芯片，能夠實現精準的電壓調節和過流保護。通過反饋機制，MOS管按需調整開關頻率和占空比，以維持輸出電壓穩定。當檢測到過載或短路時，MOS管可以通過快速關斷來避免電源系統遭受損害。
