移動電源的組成

移動電源是一種便攜式儲能充電設備，組成包括三大部分：

電芯（儲能部分）

電芯是移動電源的能量存儲核心，主要分為兩類：

聚合物鋰電芯：采用鋁塑軟包裝，具有容量大、重量輕、形狀可定制（可適應不同外觀設計）的特點，安全性較高且內阻小（可低于35mΩ），電能利用率更高。

18650鋰電芯：圓柱形鋼鋁殼電池（直徑18mm，高度65mm），單節容量通常為2000-3000mAh，技術成熟且成本較低，但需多節串聯以提升容量。注：早期還有鎳氫電池，但目前已較少使用。

電路板（控制部分）

電路板負責電能轉換與安全管理，包含以下關鍵功能：

升壓系統：將電芯的3.7V電壓升至5V輸出（通過DC-DC轉換），轉換效率一般為80%-85%，高質量產品可達90%。

充電管理系統：防止過充、過放、短路等風險，確保電池安全。

其他功能：如電量顯示、溫度保護（通過熱敏元件或PTC電阻）等。

外殼（結構部分）

外殼材質通常為塑膠、鋁合金或陶瓷，主要作用包括：

保護內部元件免受物理損傷。

散熱設計（部分高端產品會加入散熱結構）。

外觀設計適配用戶便攜需求（如輕薄化或防摔設計）。

移動電源的組成部件

移動電源主要是由轉換電路板、電芯、連接結構、外殼，和一些安全傳感器組成的。

轉換電路板：

移動電源,組成,結構

使用移動電源時看到的輸入輸出接口、電源按鍵、電量顯示裝置一般均集成在轉換電路板上；在轉換板內部有著輸入輸出IC、電池組保護板（MOS+檢流電阻+電源管理IC）、主控單片機以及若干穩壓穩流的電阻電感和電容，部分快充電源還會有協議識別芯片等。轉換電路板承擔著電量輸入電芯和從電芯輸出時的電壓轉換任務，同時監控著電芯電壓避免過充過放，是移動電源保護的第一道屏障。

電芯：

移動電源的電芯大致分為兩種，一種是軟包的長方形聚合物電芯，另一種是圓柱形電芯（常見的是18650電芯，另外還有26650、20650、14400等多種型號，數字決定了電芯的外觀大小），兩種電芯各有優劣，同種電芯也存在做工和質量的區別，因此我們不能簡單的說聚合物電芯和常規圓柱形電芯究竟誰更好一些。

連接結構：

連接結構主要是指電芯與轉換電路板之間的連接，主流移動電源的電芯-電路板連接方式主要分為導線連接和鎳帶連接。總的來說，鎳帶連接的穩固程度和電阻低于導線連接，相較于導線要更為安全可靠。但總的來說，兩種連接方式都是合規的，并不是說導線連接的移動電源就一定是劣質產品。

移動電源,組成,結構

外殼：

移動電源的外殼材質一般分為金屬材質和阻燃塑料材質。兩種材質各有優缺點：金屬外殼堅固美觀，難以劃傷，看起來更為高端，散熱性能也要更為優秀一些，但它重量偏重，同時容易劃傷其他電子產品；塑料外殼外形多樣，著色多彩，廉價可靠，輕便溫潤，但較容易被劃傷磨損，高端程度也稍顯不足。當然，兩種材質均為合規的移動電源外殼材質，安全性上難分伯仲。

安全傳感器：

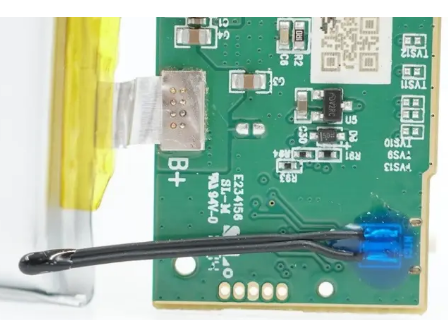

移動電源最主要的安全傳感器是貼附在電芯表面或夾在兩個電芯之間的溫度傳感器，是移動電源非常關鍵的一個安全結構。當電芯溫度過高時，溫度傳感器的存在可以使控制IC及時獲取異常情況，切斷電芯的所有輸入輸出，避免異常的進一步擴大。
