限流恒流電路

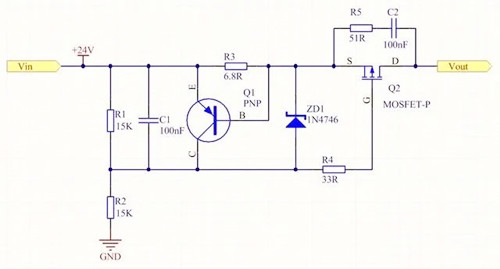

電路如圖，當電流低于閾值時，輸出電流由負載決定，當負載加重，輸出電流達到閾值時，輸出電流穩定在閾值保持恒定，負載再加重的話，輸出電流也保持恒定，而輸出電壓Vout會隨著負載加重而下降。

限流電路,限流恒流電路

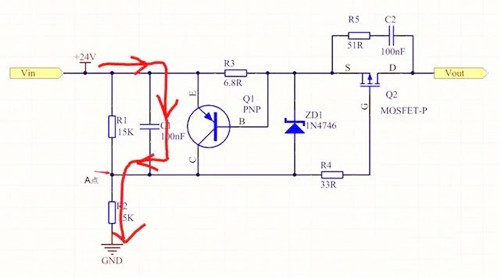

圖中R1和R2為分壓電阻，使MOS管Q2的Vgs電壓固定為12V.ZD1為穩壓二極管，防止輸入電壓波動時，Q2的Vgs電壓超過限制，保護MOS管。具體穩壓管參數可根據MOS管規格書中Vgs限制參數來選擇。電容C1為緩啟動電容，剛上電時，因C1上電壓為零，A點的電壓最高，隨著電容充電，充電電流越來越小，A點的電壓逐漸下降，電容上的電壓也越來越大，從而確保Q2的Vgs是緩慢增大的。實現Q2開關動作的緩啟動。如下圖：

限流電路,限流恒流電路

當負載電流達到一個閾值時，即R3上的壓降達到0.7V時（實際約為0.7V），Q1會導通。這個閾值約為0.7V/6.8R.為方便計算，我們將這個閾值約等于為100mA。

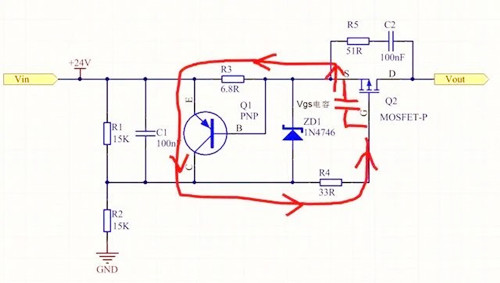

電路是怎么實現限流恒流的？給輸出加上一定的負載，當輸出電流小于100mA時，Q1不工作，輸出電流的大小完全由負載大小決定，調整負載，負載越重輸出電流越大，當這個負載加重，欲使輸出電流超過100mA時，R3上的電壓使Q1的發射結導通，Q1導通工作，Q1導通后，MOS管的Vgs電容上存儲的電壓會通過Q1放電，Vgs電壓會下降，隨著Vgs電壓下降，MOS管DS極間的等效電阻會加大，Vgs會下降到什么程度呢？

根據MOS管的特性，Vgs電壓的大小和DS極間的電阻大小是有關聯的，當Vgs下降到某值，即DS極間的電阻增大到一定值時，整個回路的總阻抗保持不變，即雖然負載加重，負載阻抗減小了，但MOS管的DS極間的電阻增大了，從而限制了因?yàn)樨?fù)載加重，輸出電流想要超過100mA的這個趨勢，而且因?yàn)镼1發射結的存在，整個回路的電流將被鉗位為不超過100mA.最終MOS的Vgs將穩定在低于12V的一個值。

此時，若再接著加重負載，同理Vgs將繼續減小，MOS的DS極電阻將繼續增大，簡單來說就是，負載阻抗減小的部分，MOS管DS極間電阻補上，保證整個總阻抗不變，從而保證整個輸出電流不超過100mA。
