LED驅動電路

LED驅動電路的原理是將輸入的交流電（AC）轉換為直流電（DC），并通過特定的電路設計確保LED在最佳狀態下工作。

實際使用中，大多數的LED產品都是使用交變電源作為LED驅動電路的電源輸入，通過驅動電路變成穩壓輸出形式或者恒流輸出形式的一種電路。

LED驅動電路，根據電路的驅動原理，可以劃分為兩大類：一類為線性驅動電路，一類為開關型驅動電路。

LED驅動電路的主要功能包括輸入濾波、整流、功率因數校正（PFC）、電壓或電流調整等步驟。

LED驅動電路的工作原理是將輸入的交流電壓通過整流器整流成直流電壓，然后通過濾波器將直流電壓進行濾波，以保證輸出電流的穩定性和平滑性。接下來，通過驅動器將直流電壓轉換為適合LED的恒流電源，并控制LED的亮度。驅動器可以采用各種不同的電路和元件，如晶體管、運放、PWM控制器等，以實現電流的調節和控制。

LED驅動電路圖

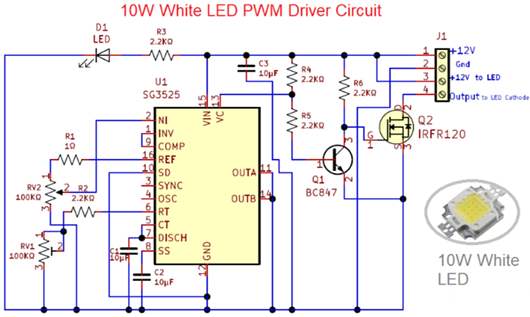

10W白光LED PWM驅動電路圖

使用IC SG3525A設計的簡單且易于構建的10W白光LED PWM驅動電路。 On Semiconductor 的 IC SG3525A 是一款脈寬調制器控制電路，用于設計所有類型的開關電源時，可提供更高的性能和更少的外部部件數量。

IC SG3525A 的工作電壓范圍為 8.0V 至 35V。它可以在 100Hz 至 40KHz 范圍內振蕩輸出頻率，適合大多數LED 驅動電路設計。它具有鎖存 PWM 功能以防止出現多個脈沖。該 IC 采用 SMD 和 THT 封裝。

IC SG3525 用作 10W 白光 LED PWM 驅動器。這里振蕩器頻率范圍 (fosc) 由振蕩器定時電阻器 RT 和振蕩器定時電容器 CT 的值決定。

在此LED 驅動電路中，一個 10 瓦白光 LED 以 +12V 連接到 LED 引腳并輸出到 LED 陰極。 MOSFET IRFR120 充當開關器件，根據 VC 引腳的輸出通過 Q1 晶體管驅動 LED。在該電路中，通過改變 RV1 和 RV2 的值，我們可以調節 10W LED 的調光和亮度水平。

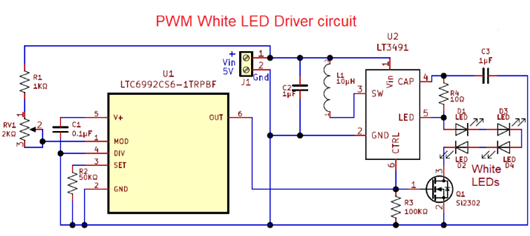

PWM白光LED驅動電路圖

以下是使用 Analog devices 的 IC LT3491 和 IC LTC6992 設計的簡單PWM白光 LED 驅動器電路。 LT3491 是固定頻率升壓 DC-DC 轉換器，專門設計用于通過鋰離子電池驅動多達 6 個串聯的白色 LED 。 LTC 6992 是一款硅振蕩器，具有易于使用的模擬壓控脈寬調制 (PWM) 功能。

LT3491 可以用 3 V 電源驅動白光 LED，它具有內部肖特基二極管，并且還具有單引腳調光和關斷功能。該 IC 的內部開關頻率為 2.3MHz。它可以在 2.5V 至 12V 的輸入電源范圍內工作。它僅需要 1 μF 輸出電容器。該 IC 采用 6 引腳 DFN 封裝和 8 引腳塑料 SC70 封裝。

該電路旨在通過鋰離子電池電源驅動四個小型白光 LED，我們可以通過改變 IC LTC6992 的 PWM 或改變 R3 電阻器的值來調暗 LED 亮度。四個白色 LED 與 LED 引腳 5 和 Q1 MOSFET 漏極引腳連接，Si2302 的柵極端子與 LT3491 的 CTRL 引腳和 LTC6992 的 PWM 輸出引腳連接。

IC LTC6992 將 PWM 從簡單的 0V 振蕩至 1V 模擬輸入，這里 MOD 引腳通過 R1 和 RV1 電阻器連接到電源，以改變 MOD 引腳的模擬電壓輸入。該 IC 的輸出頻率可在 3.81Hz 至 1MHz 之間振蕩。
