電位器由一個電阻體、一個活動觸點（通常稱為電刷或滑塊）和一個轉動或滑動的機制組成。當電位器的旋鈕或滑塊移動時，活動觸點沿著電阻體移動，改變與電阻體的接觸位置，從而改變電阻值。
電位器的工作原理是通過改變電阻體的長度來改變電阻值。電位器主要由三個部分組成：電阻體、滑動觸點和端子。電阻體通常由碳膜、金屬膜或導電塑料制成，具有較高的電阻率和良好的穩定性。滑動觸點通常由金屬制成，與電阻體接觸并沿其長度方向移動，以改變電阻值。端子則用于連接電路，通常有三個端子，分別為輸入端、輸出端和滑動觸點端。
工作原理步驟：
1.當電位器的輸入端和輸出端接入電路時，電流會流過電阻體。
2.滑動觸點與電阻體接觸，根據其位置的不同，流過滑動觸點的電流也會不同。
3.由于電阻體的電阻值與長度成正比，因此滑動觸點的位置決定了電阻值的大小。
4.通過改變滑動觸點的位置，可以改變流過電阻體的電流，從而實現對電路中電壓或電流的調節。
電位器是用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。按材料分線繞、碳膜、實芯式電位器；按輸出與輸入電壓比與旋轉角度的關系分直線式電位器（呈線性關系）、函數電位器（呈曲線關系）。主要參數為阻值、容差、額定功率。廣泛用于電子設備，在音響和接收機中作音量控制用。
分壓器接法（電壓分壓模式）

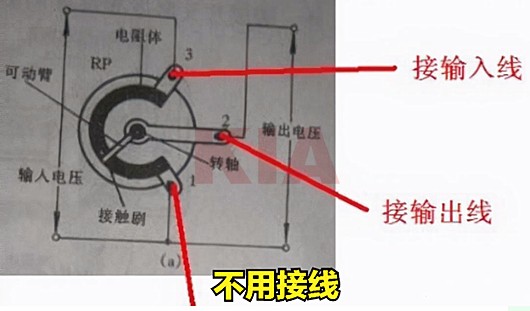

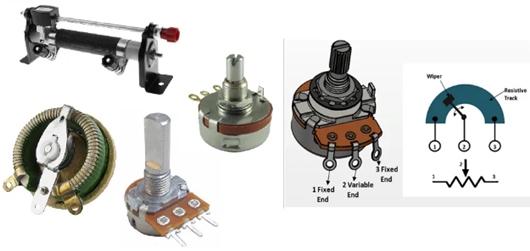

最常用的接線方式，用于實現電壓的連續調節。電位器通常有三個引腳：兩端為固定端（A、B），中間為滑動端（W）。
接線方法如下：
固定端A接電源正極（+V）或信號源。
中間滑動端W接輸出端，用于獲取與滑動位置成比例的電壓。
固定端B接地（GND）或電源負極（-V）。
這樣，滑動端W的電壓將隨電位器滑動位置的改變而線性或按特定曲線變化，實現對輸入電壓的分壓。

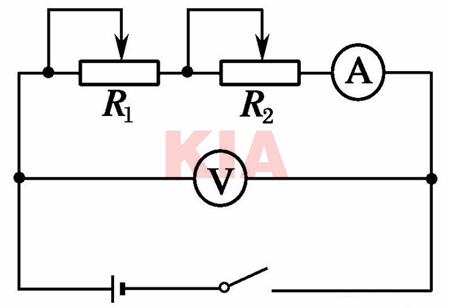

變阻器接法（電阻調節模式）
在這種接法中，電位器作為可變電阻使用，用于調節電路中的電流或影響電路的動態特性。
接線方式有兩種：
一端接地：
固定端A接電源正極（+V）或信號源。
中間滑動端W接負載或電路節點，通過改變滑動位置調節通過負載的電流。
固定端B接地（GND）。
一端懸空或與滑動端并聯：
固定端A接電源正極（+V）或信號源。
中間滑動端W接負載或電路節點。
固定端B懸空，或者與滑動端W并聯，這種情況通常用于需要改變電阻值但不需要接地的電路中。
雙聯電位器接法
雙聯電位器包含兩個獨立的電位器單元，各有三個引腳。每個電位器按照上述單個電位器的接線方式進行連接，它們可以獨立工作，分別用于兩個不同的電路調節任務。
帶開關電位器接法（如8腳電位器）
這類電位器除了可調電阻功能外，還集成有一個或多個開關。接線時不僅要按照普通電位器的方式連接電阻部分，還要根據數據手冊指示正確接線開關部分。開關通常用于控制某個電路功能的開啟/關閉或切換不同狀態。
