拉電流和灌電流的概念

拉電流和灌電流是衡量電路輸出驅動能力（注意：拉、灌都是對輸出端而言的，所以是驅動能力）的參數，這種說法一般用在數字電路中。

拉電流（sourcing current）指的是當邏輯門或輸出端口輸出高電平時，向負載提供的電流。這個電流方向是從輸出端口向外部流動，因此被稱為“拉”電流。

灌電流（sinking current）則是指當邏輯門或輸出端口輸出低電平時，由負載流向輸出端口的電流。這個電流方向與拉電流相反，是從外部流向輸出端口，因此被稱為“灌”電流。

由于數字電路的輸出只有高、低（1,0）兩種電平值，高電平輸出時，一般是輸出端對負載提供電流，其提供電流的數值叫“拉電流”；低電平輸出時，一般是輸出端要吸收負載的電流，其吸收電流的數值叫“灌（入）電流”。

拉電流,灌電流,概念,區別

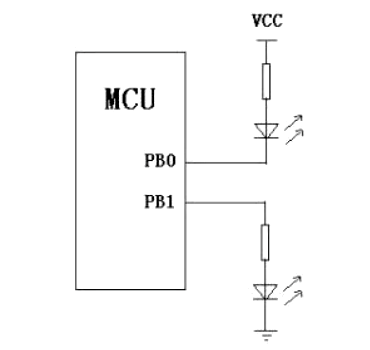

圖中 PB0 輸出 0，LED 會亮，PB0 的電流方向是流向 PB0 也就是灌電流了；而PB1 要輸出 1，LED 會亮，PB1 的電流方向是從 PB1 流出，也就是拉電流了。

拉電流和灌電流的區別

拉電流和灌電流的區分在于提供負載電流的方向不同，電路本身的驅動能力也不同。對于絕大多數的邏輯電路（數字電路和單片機等）和模擬電路（例如運放和比較器），他們輸出“拉電流”的能力一般都比較弱，一般只有幾毫安（小于5mA），而輸出“灌電流”的能力卻相對較強，一般可達5~10mA。

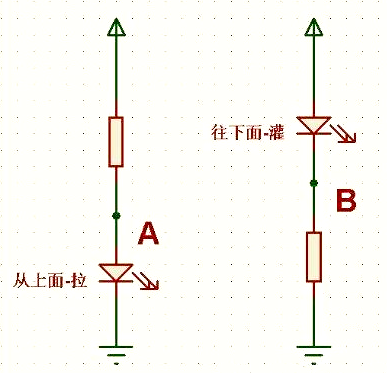

拉電流,灌電流,概念,區別

電流流動方向

灌電流和拉電流的最明顯區別在于電流的流動方向。灌電流是從負載流向電源，而拉電流是從電源流向負載。

來源

灌電流是從信號源或電源流出的電流，而拉電流是被電路元件吸收或接收的電流。

應用場景

灌電流和拉電流的應用場景不同。灌電流通常用于驅動電路中，如LED燈、電機等，它需要從電源中獲取電能來驅動負載工作。而拉電流通常用于充電電路中，如電池充電器、USB充電器等，它需要將電能從電源傳輸?shù)截?fù)載中進行充電。

電路設計

灌電流和拉電流的電路設計也有所不同。在灌電流模式下，電路的設計需要考慮負載的電阻和功率需求，以確保電路能夠提供足夠的電流來驅動負載。而在拉電流模式下，電路的設計需要考慮電源的輸出能力和負載的充電需求，以確保電路能夠提供足夠的電壓和電流來進行充電。
