MOS管開關的原理、特性

當柵極（G）接高電平時，源極（S）和漏極（D）之間的導電通道被打開，電流可以通過；當柵極接低電平時，導電通道被關閉，電流無法通過。因此，通過控制柵極的電平，可以實現MOS管開關的開關功能。

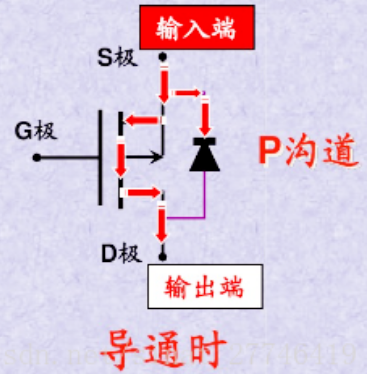

P溝道MOS管開關電路

PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。需要注意的是，Vgs指的是柵極G與源極S的電壓，即柵極低于電源一定電壓就導通，而非相對于地的電壓。但是由于PMOS導通內阻比較大，所以只適用低功率的情況。大功率仍然使用N溝道MOS管。如圖所示。

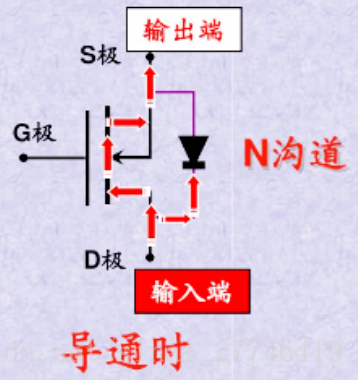

N溝道MOS管開關電路

NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓大于參數手冊中給定的Vgs就可以，漏極D接電源，源極S接地。需要注意的是Vgs指的是柵極G與源極S的壓差，所以當NMOS作為高端驅動時候，當漏極D與源極S導通時，漏極D與源極S電勢相等，那么柵極G必須高于源極S與漏極D電壓，漏極D與源極S才能繼續導通。如圖所示。

MOS管,開關,特性,電路

MOS管開關電路的連接方式

電源控制電路

在電源控制電路中，MOS開關通常用于控制電源的通斷。通過將MOS開關的源極和漏極連接到電源和地之間，可以將電源與負載連接或斷開。這種連接方式適用于需要頻繁控制電源通斷的應用，如開關電源、電機驅動等。

信號傳輸電路

在信號傳輸電路中，MOS開關通常用于傳輸數字信號或模擬信號。通過將MOS開關的源極和漏極連接到信號源和負載之間，可以實現信號的通斷控制。這種連接方式適用于需要高速、高精度的信號傳輸應用，如數字通信、音頻處理等。

功率放大電路

在功率放大電路中，MOS開關通常用于實現功率的放大或切換。通過將MOS開關的源極和漏極連接到功率放大器的輸入和輸出之間，可以實現功率的放大或切換。這種連接方式適用于需要大功率輸出的應用，如音頻放大器、功率放大器等。

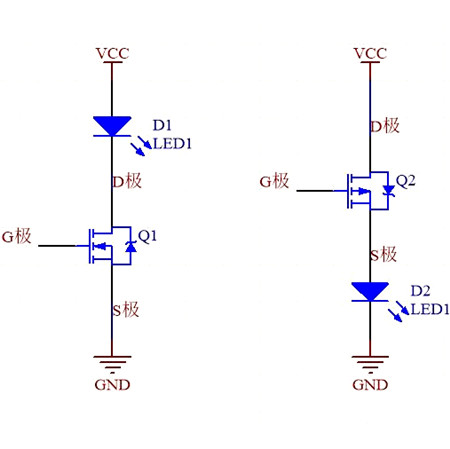

MOS管用作開關時在電路中的連接方法
