MOS管的輸出特性可以分為三個區：截止區、恒流區、可變電阻區。
特性曲線概念
①輸出特性曲線：固定VGS值，且數值大于閾值電壓時，MOS晶體管的源漏電流IDS隨VDS的變化曲線。
②閾值電壓Vth：當半導體層處于臨界反型時，施加在MOS管柵電容兩端的電壓值。
③輸出電流電壓關系表達式：
截止區：當滿足Ugs＜Ugs(th)，MOS管進入截止區。
截止區在輸出特性最下面靠近橫坐標的部分，表示MOS管不能導電，處在截止狀態。截止區也叫夾斷區，在該區時溝道全部夾斷，電流Id為0，管子不工作。
恒流區：當滿足Ugs≥Ugs(th)，且Uds≥Ugs-Ugs(th)，MOS管進入恒流區。
恒流區在輸出特性曲線中間的位置，電流Id基本不隨Uds變化，Id的大小主要決定于電壓Ugs，所以叫做恒流區，也叫飽和區，當MOS用來做放大電路時就是工作在恒流區(飽和區)。
注：MOS管輸出特性的恒流區(飽和區)，相當于三極管的放大區。
可變電阻區：當滿足Ugs＞Ugs(th)，且Uds＜Ugs-Ugs(th)，MOS管進入可變電阻區。
可變電阻區在輸出特性的最左邊，Id隨著Uds的增加而上升，兩者基本上是線性關系，所以可以看作是一個線性電阻，當Ugs不同電阻的阻值就會不同，所以在該區MOS管相當就是一個由Ugs控制的可變電阻。
擊穿區在輸出特性左邊區域，隨著Uds增大，PN結承受太大的反向電壓而被擊穿，工作時應該避免讓管子工作在該區域。

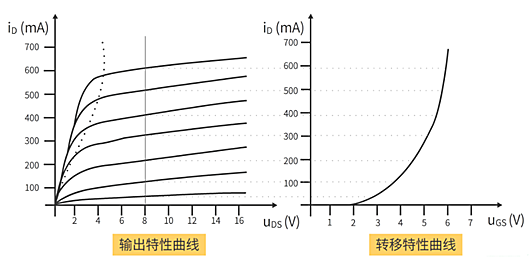

根據MOS管的輸出特性曲線，比如下圖是取Uds=10V的點，然后用作圖的方法，可取得到相應的轉移特性曲線。
轉移特性是表示Uds不變時，Id與Ugs之間的關系。
在上圖的轉移特性曲線中可以看到當Ugs大于4V時，Id大幅度增加，而當Ugs到達6V時，Id達到了最大值。
