三節鋰電池串聯充電電路,充放電電路方案-KIA MOS管
信息來源：本站 日期：2024-04-28

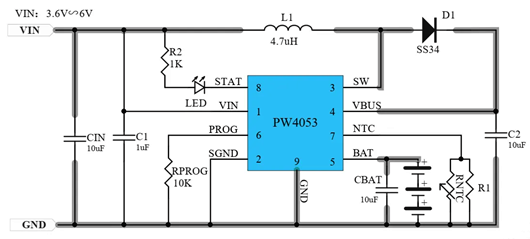

1，PW4053，輸入5V，升壓輸出12.6V的三節鋰電池充電管理芯片，1A；
2，PW4203，輸入15V-20V，降壓輸出12.6V的三節鋰電池充電電流芯片，2A。
鋰電池如是可拆卸和拔插應用時，會產生浪涌瞬間尖峰高壓，CBAT需改成100uF電解電容。

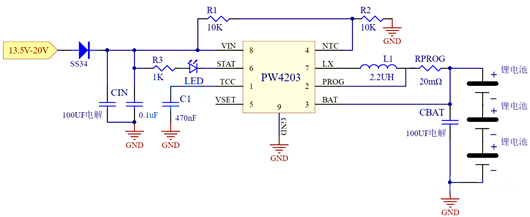

15V-20V輸入給三節鋰電池充電芯片電路圖
對于三節鋰電池的輸出來說，如果是DC-DC的話，就由1A-5A的多種選擇了。

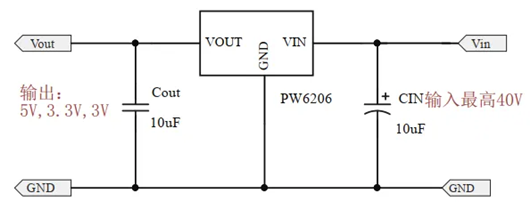

如果是LDO的話，就有兩個，PW6218輸入電壓最大18V，PW6206輸入電壓最大40V，都是SOT23-3封裝。

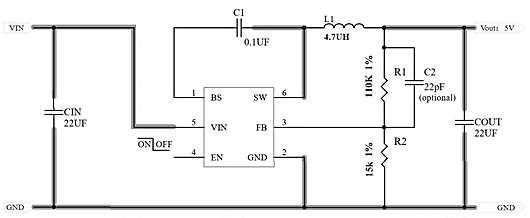

PW2162，輸入4V-16V，最大2A；PW2312，輸入4V-30V，最大1.2A
PW2163，輸入4V-18V，最大3A；4A，5A的電路不一樣，SOP8封裝。
三節鋰電池保護電路一般都是精工的比較常見的多，三節，四節等等。

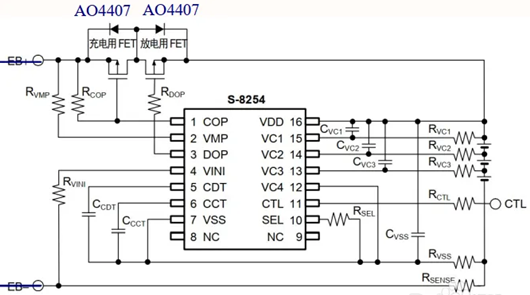

S-8254三節鋰電池串聯保護板電路
