橋式整流電路

橋式整流電路（全波橋式整流電路），是一種將交流電轉換成直流電的電子電路。這種電路能夠?qū)⑤斎氲慕涣麟妷褐械恼?fù)交替變化的電流都轉換為單向的直流電流，因而得名全波整流。

橋式整流電路由四個二極管組成，其排列形成一個“橋”形狀，故得名。這四個二極管的連接方式使得在交流電的每個半周期中，都有兩個二極管導通，將交流電轉換為脈動的直流電。其核心在于二極管的單向?qū)щ娞匦裕@使得電流只能沿一個方向流動，從而實現整流。

橋式整流電路圖

橋式整流電路

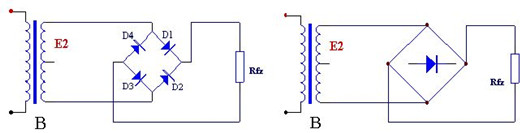

（a ）為橋式整流電路圖圖為其簡化畫法

橋式整流電路工作原理

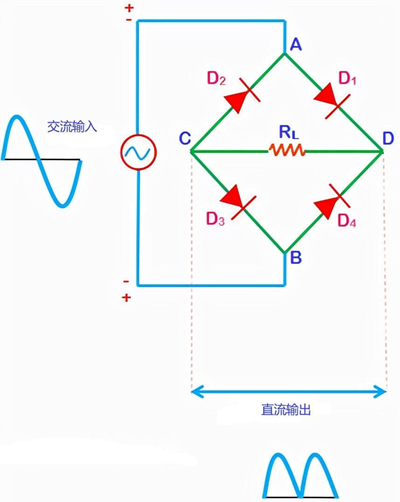

在交流輸入信號的正半周期內，即當輸入電壓的極性為正時，二極管D1和D2呈現正向偏置，這意味著它們的陽極相對于陰極處于更高的電位，從而使得它們能夠?qū)щ姟Ｍ瑫r(shí)，D3和D4則承受反向偏置，也就是說，它們的陰極電位高于陽極，因此這些二極管是關閉狀態，不會導電。

橋式整流電路

當輸入電壓升高，超過二極管D1和D2的開啟閾值（通常約為0.7伏特）時，這兩個二極管開始導通。此時，電流能夠通過D1或D2流向負載，并沿著電路中紅線所示的路徑流動。與此同時，由于D3和D4仍然處于不導電的狀態，電流不會流經這兩個二極管。

這種導通和關閉的組合導致了全波整流中的單向電流流動：在正半周期內，電流經過D1或D2到達負載；而在負半周期內，情況相反，電流會經過D3或D4到達負載。結果是，無論輸入電壓的極性如何變化，負載上的電流方向都保持一致，實現了從交流到直流的轉換。

橋式整流電路圖

非受控橋式整流電路

橋式整流電路

如圖所示，該橋式整流電路使用二極管對輸入信號進行整流。由于二極管是一種單向器件，僅允許電流沿一個方向流動。使用整流電路中的這種二極管配置，它不允許功率根據負載要求而變化。所以這種類型的整流電路用于恒定或固定電源。

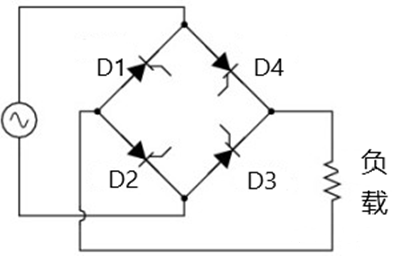

可控橋式整流電路

橋式整流電路

在這種類型的整流器中，AC/DC 轉換器或整流器--代替不受控制的二極管，使用可控固態器件（如 SCR、MOSFET、IGBT 等）來改變不同電壓下的輸出功率。通過在不同的時刻觸發這些設備，負載的輸出功率得到適當?shù)母淖儭?/span>
