C945是常用的小功率NPN型晶體管，封裝形式為TO-92，可以驅動的最大負載約為150mA，可以用于如放大、開關、穩壓等電路中。
c945電氣參數:
集電極-發射極電壓VCEO：50V
集電極-基極電壓VCBO：60V
發射極-基極電壓VEBO：5V
集電極電流Ic：100mA
基極電流IB：20mA
集電極發射極飽和電壓VCE(sat)：0.15V
耗散功率TA =25℃ PD：250mW
操作和存儲結溫范圍 TJ,Tstg：-55 - 150℃

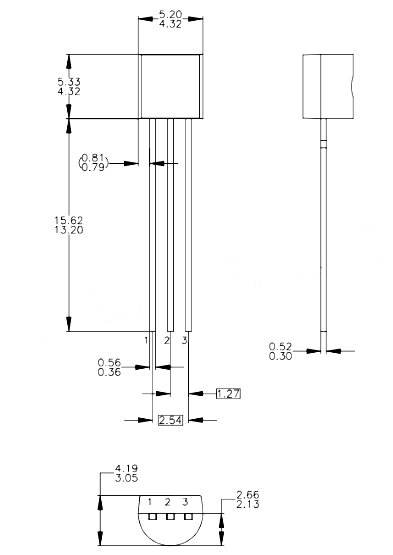

c945引腳圖尺寸

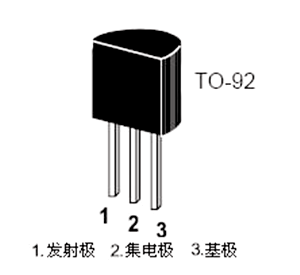

C945的引腳分別為基極(B)、集電極(C)和發射極(E),其中集電極為正極,發射極為負極。
當基極電流為零時,C945處于截止?fàn)顟B(tài),此時集電極和發射極之間的電阻很大,近似于開路。
當基極加上正向電流時,C945進入放大狀態,此時集電極和發射極之間的電阻大大降低,可以輸出較大的電流,實現信號放大。
當基極加上反向電流時,C945進入飽和狀態,此時集電極和發射極之間的電阻很小,近似于短路,可以用于開關電路。
