lm339引腳圖及功能,lm339參數,lm339電路圖-KIA MOS管
信息來源：本站 日期：2024-03-26
LM339(四路差動比較器)由14個引腳和4個獨立的電壓比較器組成，LM339是在電壓比較器芯片內部裝有四個獨立的電壓比較器，是常見的集成電路，主要應用于高壓數字邏輯門電路；利用lm339可以組成各種電壓比較器電路和振蕩器電路。

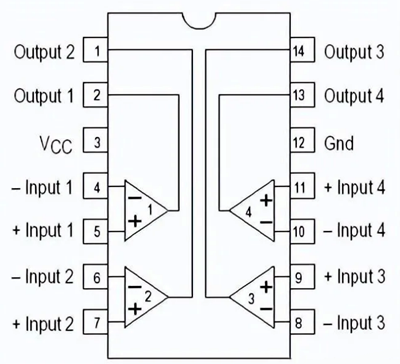

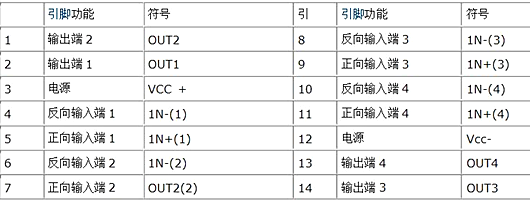

比較器1、2、3、4：正輸入連接到IC引腳3，負輸入連接到IC引腳12。
比較器1：反相輸入連接到IC引腳4，非反相輸入連接到IC引腳5，輸出連接到IC引腳2。
比較器2：反相輸入連接到IC引腳6，非反相輸入連接到IC引腳7，輸出連接到IC引腳1。
比較器3：反相輸入連接到IC引腳8，非反相輸入連接到IC引腳9，輸出連接到IC引腳14。
比較器4：反相輸入連接到IC引腳10，非反相輸入連接到IC引腳11，輸出連接到IC引腳13。
LM339封裝：TSSOP-14封裝、PDIP-14封裝、SOIC-14封裝。

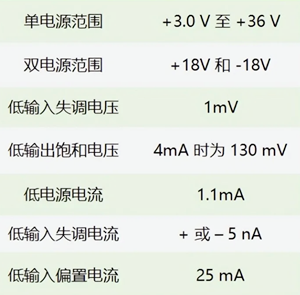

LM339特性參數
LM339工作原理
LM339工作原理與其他比較器IC類似，該IC每個比較器都有3個引腳，主要是：反相(-IN)、同相(+IN)和輸出。

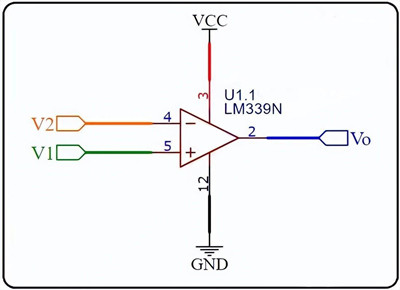

使用其中一個比較器來了解LM339工作原理。這里取兩個輸入電壓，它們是電壓V1和V2。現在通過比較器比較這些電壓，并提供輸出為Vo。電壓V1連接到比較器的同相(+IN)輸入（引腳5），電壓V2連接到反相(-IN)輸入（引腳4）。
如果反相(-IN)輸入(V2)處的電壓大于同相(+IN)輸入(V1)，則輸出將為邏輯零。
V2>V1Vo=0V或GND
如果同相(+IN)輸入(V1)處的電壓大于反相(-IN)輸入(V2)，則輸出將為邏輯Vcc。
V1>V2，Vo=VCC
LM339電路圖

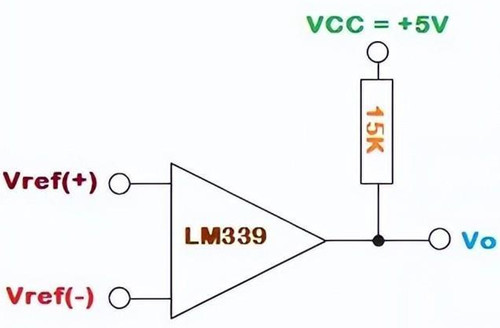

LM339構建基本比較器，基本比較器設計的電路如下圖所示，基本比較器由具有兩個不同參考輸入電壓的LM339和一個15K電阻組成。
