密勒補償詳解，運算放大器密勒補償-KIA MOS管
信息來源：本站 日期：2024-02-18
密勒補償?shù)淖饔檬菍⒎糯笃鞯闹鳂O點向低頻移動，同時將非主極點向高頻移動，從而實現極點分離。這樣做可以減小甚至消除零點對系統穩定性的影響。
在等效電路中，密勒補償可以使低頻極點被壓低1+A倍，其中A是密勒電容值。通過這種方式，可以提高系統的相位裕度，從而增強系統的穩定性。
在實際應用中，密勒補償可以通過添加補償電阻（通常稱為密勒電阻）來實現。補償電阻的作用是將右半平面的零點移向高頻，進一步減小零點對系統穩定性的影響。

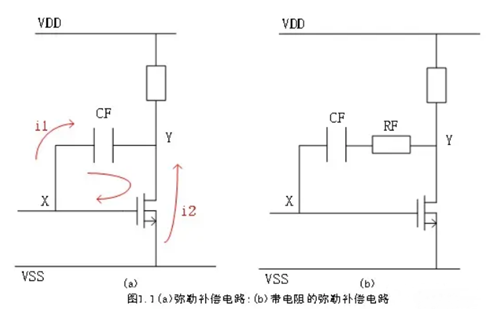

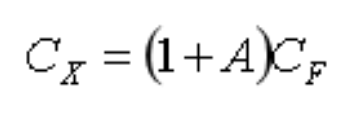

在圖1.1(a)中，如果晶體管的電壓增益為-A，則電容CF等效到輸入節點X的電容為

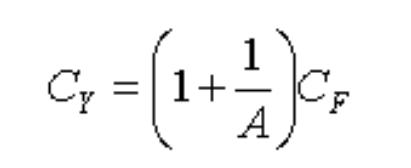

而電容CF等效到輸出節點Y的電容為
如果增益A很大，CX近似為ACF，CY近似為CF。
在圖1.1(a)中，彌勒補償電容CF和晶體管形成環路，引入一個零點。按零點的含義，可以理解為是輸入電壓VX通過兩支路到達節點Y，造成的影響互相抵消，即電流i1+i2=0，則有
求得零點為

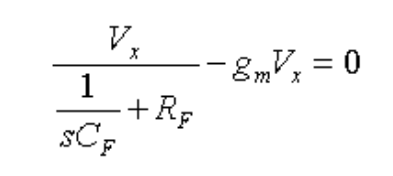

在公式1.1中，該零點為右半平面零點。在圖1.2(b)中，與電容CF串上電阻RF，將右半平面零點轉為左半平面。則有

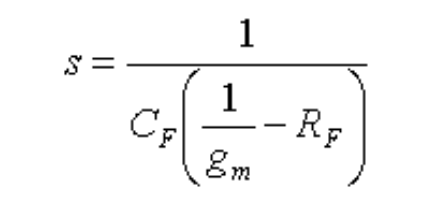

求得零點為
在公式1.2中，只要串聯電阻RF的阻抗大于1/gm，就可以將公式1.1的右半平面零點轉化為左半平面零點，之后隨著串聯電阻RF的增加，零點的的位置越低。

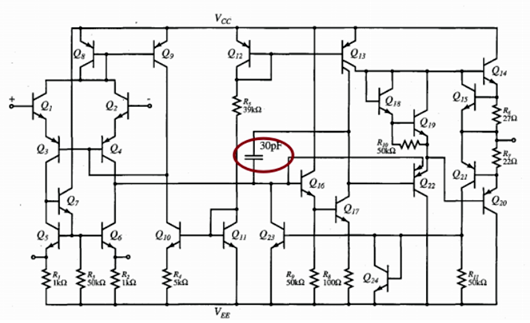

運算放大器密勒補償
