數模轉換器，即D/A轉換器，簡稱DAC,是將數字數據轉換為模擬信號的設備。數模轉換就是將離散的數字量轉換為連接變化的模擬量，實現該功能的電路或器件稱為數模轉換電路，通常稱為D/A轉換器或DAC。
數模轉換的內部電路構成無太大差異，一般按輸出是電流還是電壓、能否作乘法運算等進行分類。
D/A轉換器基本上由4個部分組成，即權電阻網絡、運算放大器、基準電源和模擬開關。
解碼原理
D/A轉換的解碼原理涉及到代數的基本定律，如下所示：
說白了就是任意一個非負整數A，都可以用一個t進制數表示。其中，t表示進制數，比如常用的t=2就表示二進制的進制數，n表示位數，ai即對應位數上的數值。
那么，如果將上式中的A換成要轉換的模擬量，就可以看成是對多個較小模擬量tn加權求和得到，權值即為ai（i=0,1,2,...,n）。
權電阻網絡D/A轉換器

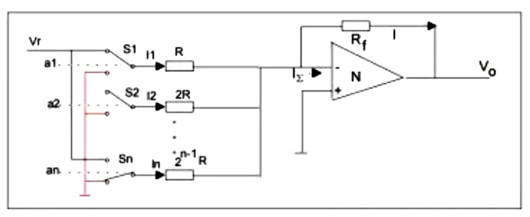

這里給出一種工作原理簡明的權電阻網絡D/A轉換電路如下圖所示：
T型R-2R電阻網絡D/A轉換器
如下圖所示是一種實用的T型電阻網絡D/A轉換電路：
在該電路中，由于運算放大器的虛短特性，不論開關處于何種狀態，S1~Sn的各點電位均可認為0（虛地或實地）。
那么，從右到左觀察圖中N、M、...、B、A各點，從各點向右看對地電阻都是R；從左到右分析，可得各路的電流分配，其規律是IR/2、IR/4、...、IR/2n-1、IR/2n。
滿足按權分布的要求，可得：
從而實現D/A轉換。
