熱敏電阻詳解,熱敏電阻工作原理-KIA MOS管
信息來源：本站 日期：2023-11-08
熱敏電阻器是一種隨溫度而變化的傳感電阻。根據溫度系數的差異，可將其劃分為正、負兩種溫度系數熱敏電阻類型。熱敏電阻器的典型特點是對溫度敏感，不同的溫度下表現出不同的電阻值。正溫度系數熱敏電阻器(PTC）在溫度越高時電阻值越大，負溫度系數熱敏電阻器(NTC)在溫度越高時電阻值越低，它們同屬于半導體器件。
熱敏電阻的基本電氣特性
電阻值隨溫度變化而改變,熱敏電阻自身溫度會隨周圍溫度或電流通過熱敏電阻而導致的自熱而改變。如在溫度測量、控制和補償?shù)膽?yīng)用中,要求熱敏電阻自耗功率維持在最小,免得引起自熱。當周圍溫度保持不變時,熱敏電阻的阻值是熱敏電阻自耗功率的函數,此時熱敏電阻溫度升高到高于環境溫度。
NTC熱敏電阻

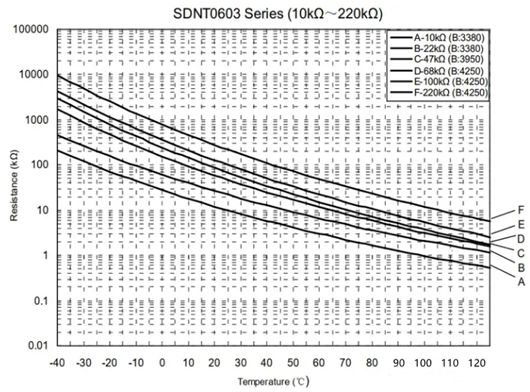

溫度低時，電阻值較高；隨著溫度的升高，電阻值降低。NTC熱敏電阻器的溫度系數范圍是-2%~-6.5%，可廣泛應用于溫度測量、溫度補償、抑制浪涌電流等場合。NTC熱敏電阻的電阻溫度曲線趨勢如下圖：
PTC熱敏電阻
在特定的臨界溫度下,電阻會突然增加，主要取決于內部溫度變化引起的電阻變化。

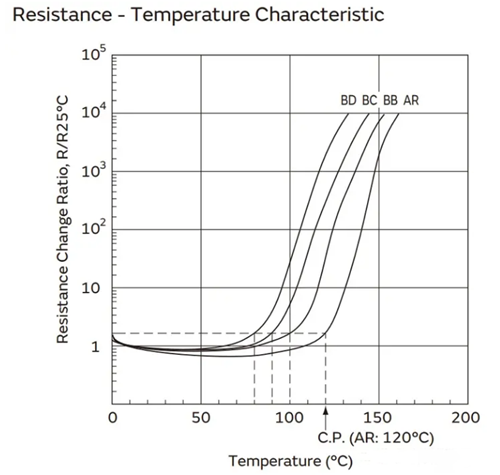

一旦溫度升高，就會造成阻值的大幅提升，進入高阻保護狀態。溫度降低，電阻就會降低，電阻和溫度成正比。常應用在過壓、過流、過載等保護中，PTC熱敏電阻的電阻溫度曲線趨勢如下圖：
熱敏電阻的主要特點：
①靈敏度較高，其電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化；
②工作溫度范圍寬，常溫器件適用于-55℃～315℃，高溫器件適用溫度高于315℃（目前最高可達到2000℃），低溫器件適用于-273℃～-55℃；
③體積小，能夠測量其他溫度計無法測量的空隙、腔體及生物體內血管的溫度；
④使用方便，電阻值可在0.1～100kΩ間任意選擇；
⑤易加工成復雜的形狀，可大批量生產；
⑥穩定性好、過載能力強。
熱敏電阻根據熱敏材料的不同，可以分為半導體熱敏電阻、金屬熱敏電阻和合金熱敏電阻。根據不同材質制作而成的熱敏電阻是通過感應器來調整溫度、電壓、時間延時及電路保護等作用。
