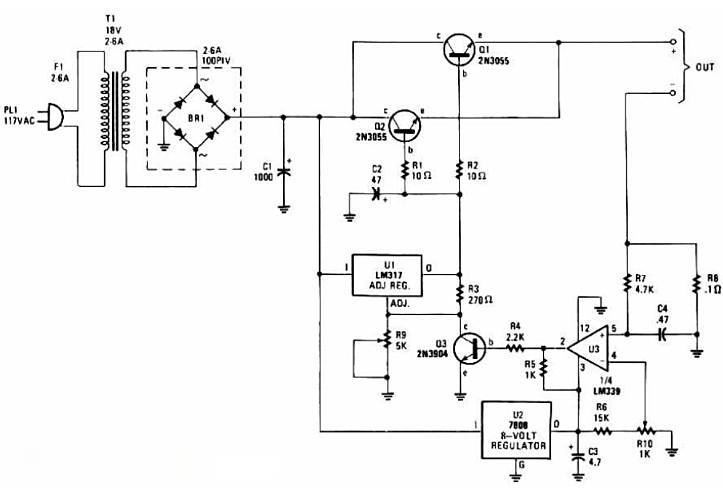

可調穩壓電池充電器電路圖

這款可調穩壓電池充電器電路適用于串聯/并聯連接的單節電池或多節電池；電池的最大電壓應為最大 18V。

晶體管 Q1 和 Q2 作為串聯穩壓器連接，以控制電池充電器的輸出電壓和充電電流速率。LM-317 可調電壓調節器向功率晶體管 Q1 和 Q2 的基極提供驅動信號。

電位器 R9 設置輸出電壓電平。電流采樣電阻器 R8（一個 0.1 ohm/5W 單元）連接在負輸出引線和電路接地之間。對于流過 R8 的每一安培充電電流，其上會產生一個 100mV 的輸出。R8 上產生的電壓被饋送到比較器 U3 的一個輸入端。比較器的另一個輸入連接到可變電阻器 R10。

隨著電池兩端的充電電壓開始下降，通過 R8 的電流減小。然后U3的電壓饋入腳5下降，比較器輸出跟隨，關閉Q3，完成信號的循環路徑以調節電池的充電電流。

充電電流可以通過調節 R10 來設置所需的電流。電路的輸出電壓由R9設定，根據需要調整R9得到正確的電壓輸出值。

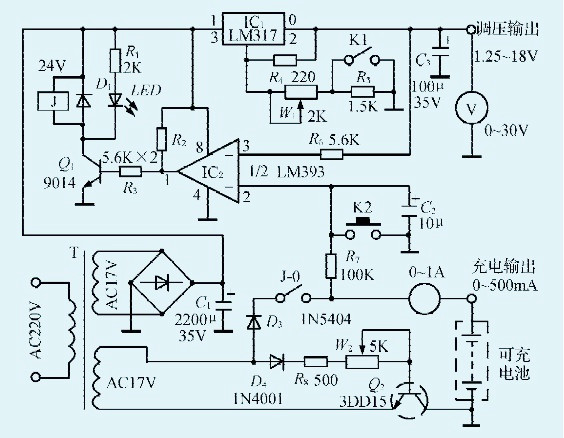

可調穩壓、充電雙功能電路圖

該電路既可提供穩壓電源輸出（1.25-19V連續可調），又可提供脈動電壓充電輸出，且充電電流連續可調（0-500mA），電路如圖所示。

電路工作原理：

可調穩壓輸出部分：IC1為三端可調穩壓集成電路LM317，調節W1可改變輸出電壓。為了獲得較細的調節電壓，本電路分兩擋調節，K1閉合時可輸出1.25-12.6v,K1斷開時可輸出9-19V。脈動充電部分：IC2為電壓比較器，充電的預置電壓經R6進入IC2的（3）腳（正相輸入端）。

電池電壓經R7進入IC2的（2）腳反相輸入端，與預置電壓進行比較：開始充電時，電池電壓低于預置電壓，IC2正相端（③腳）電壓高于反相端（②腳），輸出端（①腳）輸出高電平，Q1導通，繼電器J得電，常開觸點J-0閉合，給電池充電，LED點亮，指示正在充電；當電池電壓升高至預置電壓時，IC2輸出低電平，Q1截止，繼電器J失電，觸點斷開，停止充電，LED熄滅，表示充電結束。調節W2，可調節充電電流。

元器件選擇：

電源變壓器T可采用帶中心抽頭的舊黑白電視機變壓器，將中心抽頭剪開即可成為雙繞組。IC1為LM317，最大輸出電流為1.5A，如需輸出更大電流，可采用多個并聯。IC2為電壓比較器LM393,Q2可用3DD15或其他NPN型中功率管，可以不用加絕緣與IC 安裝在同一塊散熱板或機殼上。需要提示的是：調壓輸出與充電不要同時使用。
