電感在boost中的工作原理

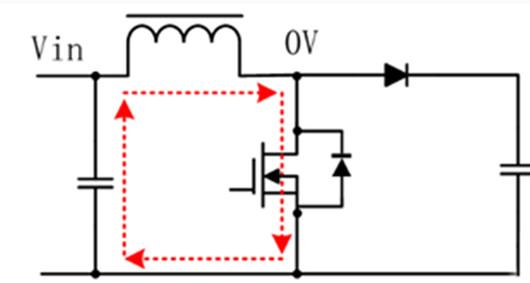

開關閉合時，充電路徑見上圖回路，此時給電感充電，可以列出方程：

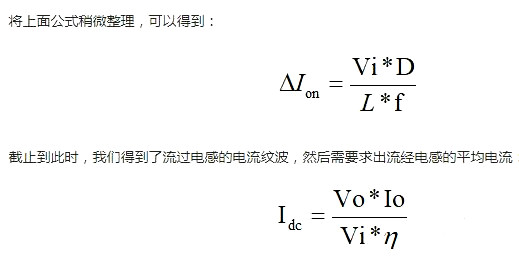

其中：

Vi：輸入電壓         L：電感量    △Ion：充電時電感電流紋波

D：開關的占空比    T：開關周期，是頻率f的倒數

η是boost的效率，開關電源效率一般是比較高的，如果只是近似計算，效率可以取90%。

最后一個公式，電源的輸出總電流，是直流電基礎之上，疊加的交流電流，我們需要計算直流加交流時的最大電流：

從推導的公式可以看出，選擇大電感時，產生的紋波也小，可以降低電感器的磁滯損耗和 EMI。但同樣地，物極必反，負載瞬態響應時間增加。

boost升壓電感怎么計算？

BOOST升壓電路參數計算

1. 占空比Vi *Ton/L=(Vo-Vi)*Toff/LD = (Vo-Vi)/VoD—占空比

2. 電感選擇dIL= Vi*Ton/LdIL=0.2IL_ avg=0.2IinIin=Vo*Io/ViIL_avg = IinIL_peak = 1.1IinIL_rms = ILavg*(1+0.22/12)0.5L電感量的選取原則使電感紋波電流為電感電流的20%（可根據應用改變）

dIL—電感紋波電流峰峰值

IL_avg—電感電流平均值

IL_peak—電感峰值電流

IL_rms—電感電流有效值

2. 肖特基二極管選擇

Id_peak = 1.1IinVrd = VoId_peak—續流二極管峰值電流Vrd—續流二級管反向耐壓（Ton期間）

3. 開關管Isw_peak = 1.1IinVsw = VoIsw_peak—開關管峰值電流Vsw_peak—開關管耐壓（Toff期間）

4. 電容Icin_rms = dIL/120.5Ico_rms = [Io2D+(Iin-Io)2(1-D)]0.5電容選取：耐壓、紋波電流、電容量Icin_rms—輸入電容的紋波電流有效值Ico_rms—

BOOST升壓電路參數計算

1. 占空比

Vi *Ton/L=(Vo-Vi)*Toff/L

D = (Vo-Vi)/Vo

D—占空比

2. 電感選擇

dIL= Vi*Ton/L

dIL=0.2IL_ avg=0.2Iin

Iin=Vo*Io/Vi

IL_avg = Iin

IL_peak = 1.1Iin

IL_rms = ILavg*(1+0.22/12)0.5

L電感量的選取原則使電感紋波電流為電感電流的20%（可根據應用改變）

dIL—電感紋波電流峰峰值

IL_avg—電感電流平均值

IL_peak—電感峰值電流

IL_rms—電感電流有效值

肖特基二極管選擇

Uo=Us/(1-D)；D是占空比，Lo=5(Vs-Vo)VoT/(Vs*Io)；Vs是輸入電壓，Vo是輸出電壓Io是輸出電流額定值；對于電容，適當大一點，耐壓高點就行。
