74ls04引腳圖及功能介紹

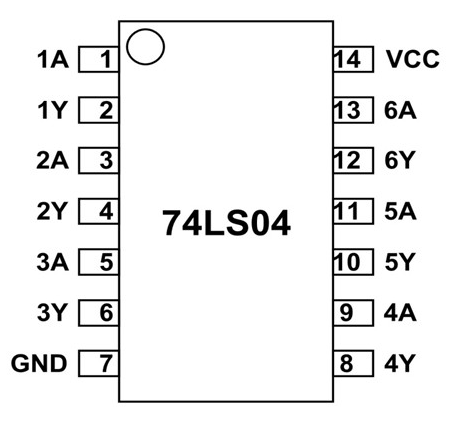

74ls04引腳圖

74ls04引腳圖,功能,電路

74ls04引腳功能

74ls04引腳圖,功能,電路

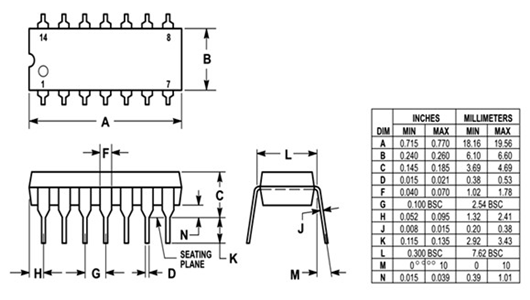

74ls04封裝

74ls04引腳圖,功能,電路

74LS04是帶有6個非門的芯片，是六輸入反相器，也就是有6個反相器，它的輸出信號與輸入信號相位相反。六個反相器。共用電源端和接地端，其它都是獨立的。輸出信號手動負載的能力也有一定程度的放大。

反相器是可以將輸入信號的相位反轉180度，這種電路應用在模擬電路，比如說音頻放大，時鐘振蕩器等。在電子線路設計中，經常要用到反相器。

74LS04內部包含六個反向器，每個反向器都具有以下特點：

輸入：高電平（1）、低電平（0）。

輸出：輸入信號的邏輯反相輸出。

延遲時間：輸入信號到輸出信號之間存在一定的延遲時間。

在數字電路中，74LS04常用于對輸入信號進行反相處理、產生時鐘信號、生成脈沖等。例如，在計數器中，74LS04可以將計數器的輸入信號反相，從而實現計數器的正向計數和倒向計數，同時也可以用于計數器的清零操作。

需要注意的是，由于74LS04的輸出端為開漏輸出（open collector），因此如果要連接到負載上，需要額外添加上拉電阻進行驅動。

作為一種常用的數字電路芯片，74LS04具有高速、低功耗、可靠性高等優點，廣泛應用于各種數字電路設計中。

74ls04振蕩電路圖

74ls04振蕩電路一：環形振蕩器電路

74ls04引腳圖,功能,電路

圖中為帶有RC延遲電路的非門環形自激多諧振蕩器實驗電路。振蕩電路由非門IC1、IC2、IC3及定時電路元件RP、C等組成，由IC3輸出矩形波信號。R1為保護電阻器，避免定時電容器c反向放電時有可能造成IC3門電路損壞。非門IC4使振蕩器輸出波形較好的矩形波。

振蕩頻率估算f>1/2.3RC T>2.3RC

定時電阻器電阻值在100-10002范圍內選取，定時電容器C取值范圍較大，從幾百皮法（pF）至幾百微法范圍內選職，可以使振蕩頻率范圍從幾兆赫茲到幾赫茲。把定時電阻器換成電位器（1.5k92），能連續調節振蕩頻率，并且有較大的覆蓋率。用到的芯片有74ls04。

74ls04振蕩電路二：對稱方波振蕩器

圖中為非門對稱方波自激多諧振蕩器實驗電路，由于電路對稱，輸出振蕩波形占空比為1：1，為方波，故稱對稱方波振蕩器。

在振蕩電路中，非門IC1輸出端經過定時電容器C2耦合到非門IC2輸入端，同樣IC2輸出端經C1耦合到IC1輸入端，兩個非門通過電容器互相耦合形成正反饋閉環電路，因而能夠產生方波振蕩。當R1=R4=R，C1=C2=C時，振蕩頻率估算公式：

f≈1／RC

74ls04引腳圖,功能,電路

振蕩周期T≈RC。定時電阻器R1、R4取值為1~2.2kΩ，定時電容器C1、C2取值范圍較大，可以從幾十皮法至幾百微法，振蕩頻率范圍從幾赫茲到數兆赫茲。

74ls04振蕩電路三：簡易自激多諧振蕩器

圖中為簡易非門自激多諧振蕩器實驗電路，它由非門振蕩器IC1、IC2，反相器IC3，紅色、綠色發光二極管和電源GB供電系統組成。IC1、IC2作為振蕩器的開關環節，R1、C定時電路產生延時正反饋信號控制開關環節周期性的開通和關閉，使IC2輸出矩形波。反相器IC3使紅色、綠色發光二極管與振蕩器同步交替閃亮。

74ls04引腳圖,功能,電路
