二極管正負極判斷,識別圖分享-KIA MOS管
信息來源：本站 日期：2023-09-12
二極管（Diode），二極管是由半導體材料（硅、硒、鍺等）制成的。
二極管的正、負二個端子,一端稱為陽極,一端稱為陰極。二極管是一種具有兩個電極的裝置，電流只能從陽極向陰極方向移動。
1、最簡單的方法就是直接看二極管的外觀，整流二極管在黑色的外殼上通常有白色環標注的一端為負極、另一端為正極。
2、快恢復二極管色環標記的一端為負極，另外一端為正極。
3、金屬包裝的穩壓二極管本體正極是扁平的，負極是半圓形的。塑料穩壓二極管本體上印有色標的一端為負極，另一端為正極。
4、塑封的二極管管體上印有彩色標記的為負極，另一端就為正極。
5、根據電路符號區分二極管正負極

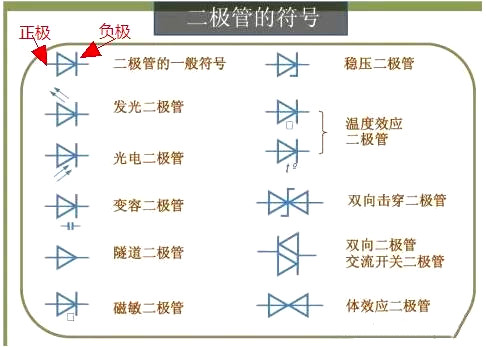

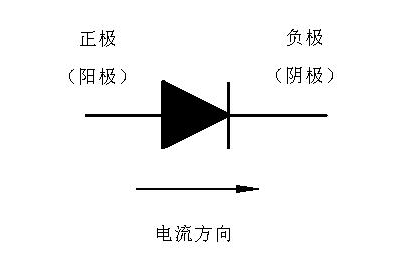

下圖為大部分二極管在電路圖中的符號，一個箭頭指向一條垂直線，一條線從它延伸出來。箭頭就代表二極管的正極，垂直線條代表負極。如果是雙向的，就沒有極性之分。

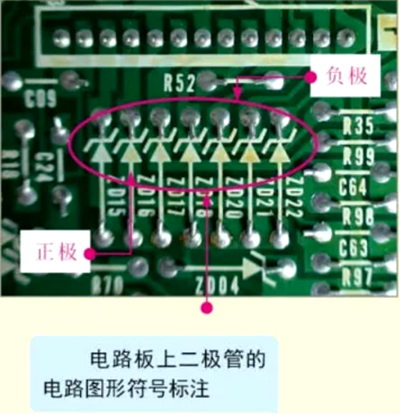

6、在印制板中通過PCB板上絲印來判別二極管正負極的方法有：
1）有缺口的一端為負極；
2）有橫杠的一端為負極；
3）有白色雙杠的一端為負極；
4）三角形箭頭方向的一端為負極；
5）插件二極管絲印小圓一端是負極，大圓是正極；
6）插件發光二極管方孔為第一腳為正極。

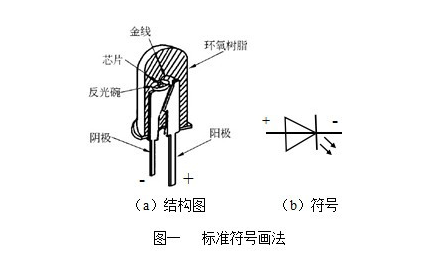

7、發光二極管判斷的話，長腳是正極，短腳是負極。如果都是一樣長的話，那么里面大一點的是負極，比較小的那個是正極。
8、晶體二極管PN結的導通方向是 P-N ，也就是P-N導通（P正，N負）。PN結正向?qū)ǚ较蚪刂痢?/span>
9、肖特基二極管的表面一般都標有符號，正極用三角箭頭符號表示，另一端為負極。
10、TVS二極管分為單向和雙向，雙向二極管沒有極性。單向TVS管正負極有標注，白色或白圈為負極，未標注的一端為正極。
11、封裝在金屬外殼中的光電二極管，金屬下方有一個凸塊，離凸塊最近的引腳為正極，另一端為負極。
12、對于一些標志不清楚的二極管，可以用萬用表來測它的正負極，把萬用表打到測二極管的檔位，兩表筆放在二極管的兩端，交換兩端再測一遍聽到萬用表的蜂鳴器叫了，那這時紅表筆接觸的那端就是正的，黑表筆那端就是負的。
