二極管電路：整流、鉗位保護、防反接、續流-KIA MOS管
信息來源：本站 日期：2023-08-01
二極管的一個主要特征是單向?qū)щ娦裕枚O管的單向?qū)щ娦钥梢詫崿F(xiàn)整流、鉗位保護、防反接、續流等。

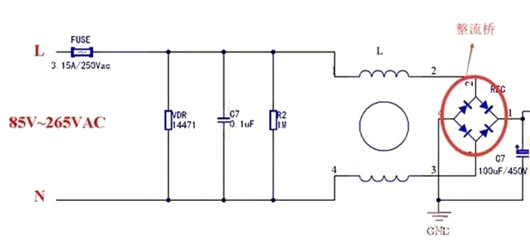

1、整流作用：利用單向?qū)щ娦园呀涣麟娹D(zhuǎn)換為直流電，用四個二極管首尾相連接直接集成到一個IC上制作成橋堆。

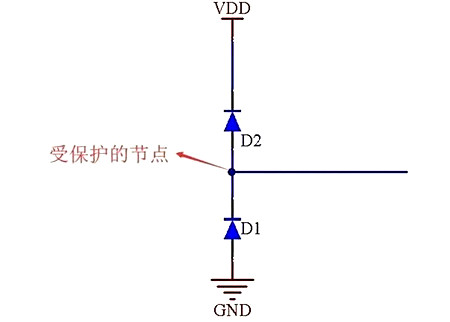

2、鉗位保護電路：由兩個二極管反向串聯組成，兩個二極管首尾連接部位是受保護的節點。以1N4148為例，當該點的電壓>VDD+0.7V時候，D2導通;而當該點電壓<-0.7V時，D1導通。因此，該點電壓被鉗位在-0.7V與VDD+0.7V 之間。

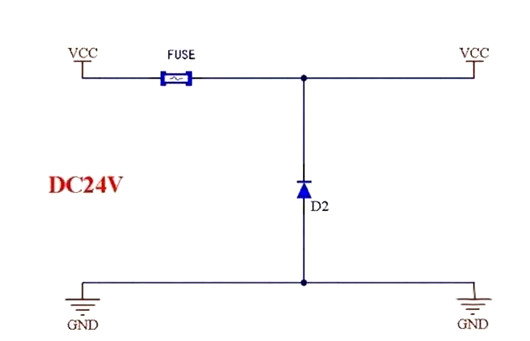

3、防反接電路：利用了一個保險絲或者0歐姆電阻以及反向并聯的二極管D2，電路正常工作時，二極管反向截止不導通，同時保險絲不會被熔斷;當輸入端正負極接反時候，D2導通，此時的電流很大，保險絲熔斷，電路被切斷，后面的電路被保護。

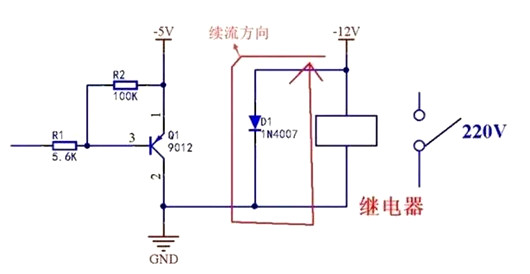

4、續流:繼電器在斷開時候會產生一個很大反向電動勢，這個反電勢會對繼電器造成破壞，并聯一個二極管可以吸收這個反電勢，起到續流作用。
利用二極管的單向?qū)щ娦赃€有很多，比如檢波、穩壓等。可以說二極管除了電阻和電容基本上用到比較多的一個元器件。
