電容是開關電源中的再普通不過的器件，它可以用來降低紋波噪聲，可以用來提高電源的穩定性以及瞬態響應性。

電容的使用環境還分電路內部環境和電路外部環境，電路內部環境包括頻率、電壓值、電流值、電容在電路中的主要作用等；

根據電路頻率可以確定電容種類；根據電壓值可以確定選型電容的耐壓值；在電路中的主要作用可以用來參考選型電容的容值等；根據電路外部使用環境對電容進行選型，產品工作的環境溫度，安規要求等，都可以用來縮小電容選擇范圍。電容的選型不當，在應用中會出現爆漿、電解液干涸等現象，最終導致電源失效。

開關電源電路電容選型

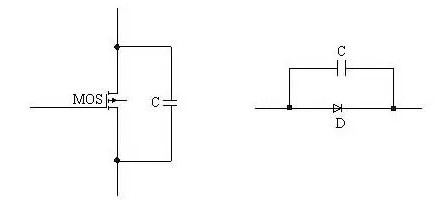

（1）吸收電路的電容選型，如下圖所示，在開關電源中，在MOS管或二極管上并聯電容吸收尖峰是很常見的電路，那么這顆電容該如何去選擇呢？

首先，考慮電路環境，即電容上可能承受的最大電壓應力，可以確定電容的耐壓值選；其次，作為吸收電路，容值不能太大，太大會影響整機效率，故容值一般使用PF級別電容，電容的高頻特性要好，根據這些特點，選擇陶瓷電容是最理想的；

然而陶瓷電容還分NPO，COG材質，根據溫度特性還分X5R、X7R等，無需愁，只要了解了電路環境對使用電容的精度要求及溫度要求，這些都可迎刃而解，在這種吸收電路中，對電容精度要求不高，一般的COG材質的電容可以滿足。

電路電容選型

圖吸收電路電容應用

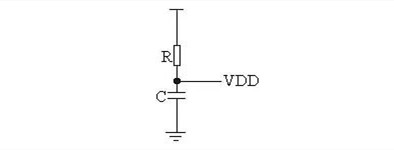

（2）啟動電路，以芯片3843為例，用RC啟動，如圖所示，C值一般用到uF級別的電容，且溫度特性要好，要不然在溫度變化時，容值不夠，會啟動不良，在此可以選擇鉭電容和陶瓷電容；但是，鉭電容有一個問題就是不符合安規要求，如果要過安規認證，就只能選擇陶瓷電容。

電路電容選型

圖啟動電路電容應用

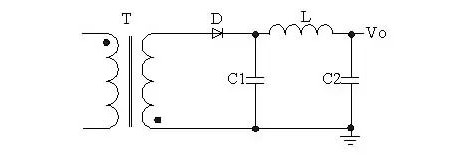

（3）濾波電路電容選擇，常見的濾波電路為例，見下圖，根據電路中電容兩端電壓確定耐壓值，如輸出電壓24V，就不能選擇15V或是25V耐壓值的電容，電路中最大電流可以用來確定容值，電流大需要得到更小紋波，就要選擇大容量的電容，濾波電路中，電容值可以用純陶瓷、純電解電容，或是電解電容混合陶瓷電容一起使用。

電路電容選型
