MOS管封裝和參數的關系，如何選擇合適封裝-KIA MOS管

MOS管封裝類型多種多樣，不同的封裝方式會影響MOS管的電氣性能、散熱能力和機械強度等方面。

MOS管封裝類型及特點

1. TO封裝

TO封裝是一種支架式外觀的MOS管封裝，封裝的結構較為簡單，通常用于大功率、大電流的應用場合。TO封裝的尺寸比較大，可以有效地散熱，但是制造成本也較高，后期的焊接和維修也比較麻煩。

2. 表面貼裝式

表面貼裝式封裝是一種流行的封裝形式，它將MOS管的引腳直接焊接在PCB板上。這種封裝形式占用空間較小，方便集成電路的設計，但是它的散熱效果有限，只適用于小功率、低電流的應用場合。

3. SOP封裝

SOP封裝是一種體積較小、一般用于低電壓、低電流的MOS管封裝，它的尺寸和形狀類似于SOT封裝，但是引腳數量較多，功率也要高些。SOP封裝可以有效地降低成本，但是因為其耐壓性有限，不適用于高壓環境中。

4. DFN封裝

DFN封裝是一種體積更小、更輕、更薄的MOS管封裝，它的耐壓性比較低，因此只適用于低功率、低電壓、低電流的應用場合。DFN封裝因其結構簡單，產量大，成本也相對較低，因此得到了廣泛的應用。

在保證功率MOS管的溫升和系統效率的前提下，選取參數和封裝更通用的功率MOS管。

MOS管封裝和參數的關系

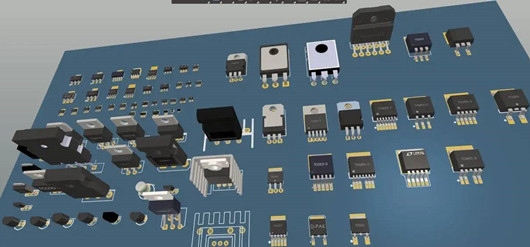

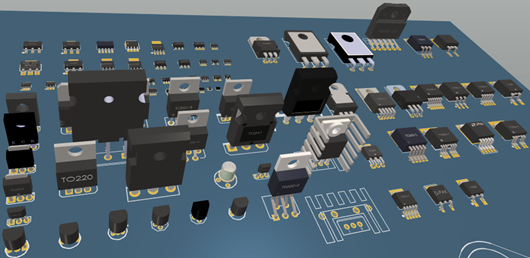

常見的MOS管封裝有：

①插入式封裝：TO-3P、TO-247、TO-220、TO-220F、TO-251、TO-92；

②表面貼裝式：TO-263、TO-252、SOP-8、SOT-23、DFN5*6、DFN3*3；

不同的封裝形式，MOS管對應的極限電流、電壓和散熱效果都會不一樣，簡單介紹如下。

1、TO-3P/247

TO247是比較常用的小外形封裝，表面貼封裝型之一，247是封裝標準的序號。

TO-247封裝與TO-3P封裝都是3引腳輸出的，里面的裸芯片（即電路圖）是可以完全一樣的，所以功能及性能基本一樣，最多是散熱及穩定性稍有影響。

TO247一般為非絕緣封裝,TO-247的管子一般用在大功率的POWER中,用作開關管的話，它的耐壓和電流會比較大一點是中高壓、大電流MOS管常用的封裝形式，產品具有耐壓高、抗擊穿能力強等特點，適于中壓大電流（電流10A以上、耐壓值在100V以下）在120A以上、耐壓值200V以上的場所中使用。

TO-220/220F

這兩種封裝樣式的MOS管外觀差不多，可以互換使用，不過TO-220背部有散熱片，其散熱效果比TO-220F要好些，價格相對也要貴些。這兩個封裝產品適于中壓大電流120A以下、高壓大電流20A以下的場合應用。

TO-251

該封裝產品主要是為了降低成本和縮小產品體積，主要應用于中壓大電流60A以下、高壓7N以下環境中。

TO-92

該封裝只有低壓MOS管（電流10A以下、耐壓值60V以下）和高壓1N60/65在采用，主要是為了降低成本。

TO-263

是TO-220的一個變種，主要是為了提高生產效率和散熱而設計，支持極高的電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為多見。

TO-252

是目前主流封裝之一，適用于高壓在7N以下、中壓在70A以下環境中。

SOP-8

該封裝同樣是為降低成本而設計，一般在50A以下的中壓、60V左右的低壓MOS管中較為多見。

SOT-23

適于幾A電流、60V及以下電壓環境中采用，其又分有大體積和小體積兩種，主要區別在于電流值不同。
