【電路解析】H橋與自舉電路圖文分享-KIA MOS管
信息來源：本站 日期：2023-06-26

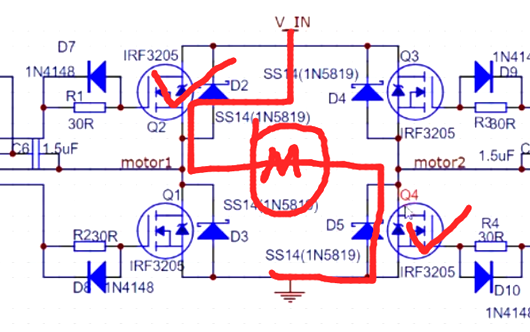

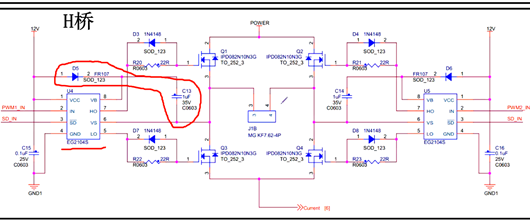

H橋是一個典型的直流電機控制電路
注意不能同側mos管導通，對角導通電機就開始轉動。
nmos的低端驅動、高端驅動
導通條件：VGS>Vmos的導通電壓

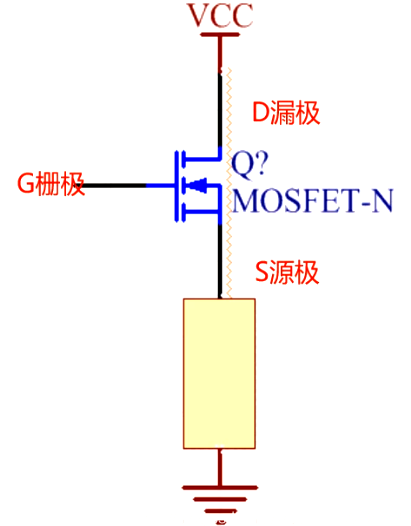

高端驅動
因為s源級接了電阻負載，相當于說s是可以變化的，我們不確定s的電壓，導通后面s和d的電壓相等，vgs要大于mos的導通電壓，所以我們要保證vgs的電壓一定要大于mos管的導通電壓，所以需要自舉電路

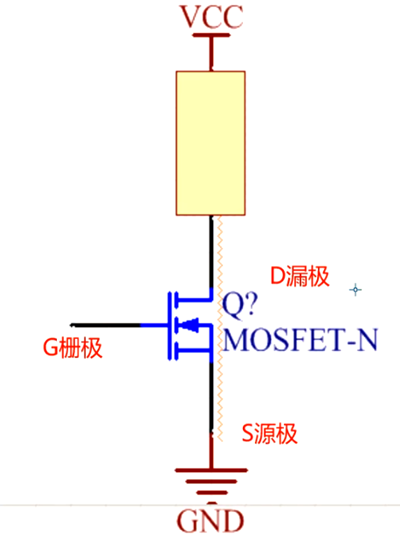

低端驅動
s源級接地，我們只需要VGS>Vmos的導通電壓就可以導通控制開關

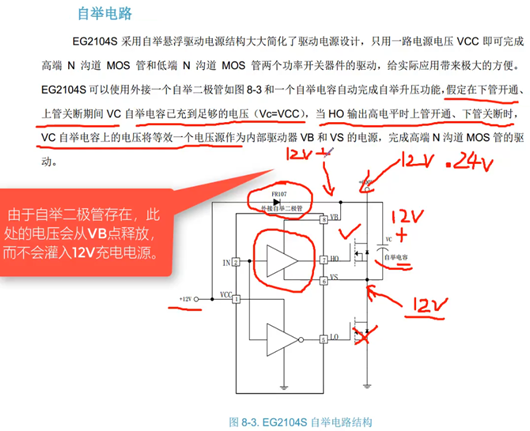

自舉電路
總結下來，無論mos管源級Vs如何變化，我們通過自舉電路，將柵極Ho處電壓，根據源級Vs電壓進去抬高，抬高的電壓，就是自舉電容上的電壓，這樣就能一直滿足Vgs>Vmos的導通電壓條件，使nmos一直在導通狀態。
