電路分享：NMOS電源方案-背靠背MOS驅動-KIA MOS管
信息來源：本站 日期：2023-06-12
NMOS電源方案推薦方案如下：

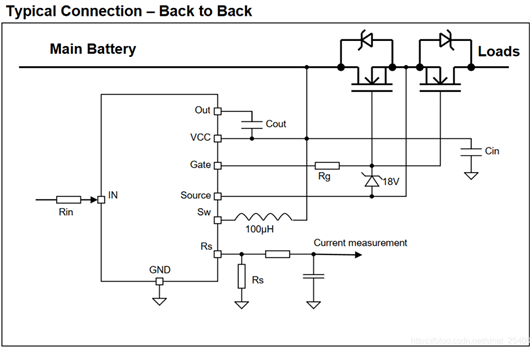

背靠背MOS驅動，S極背靠背，可以看到它是外置MOS，可以根據需求選擇MOS，提高系統的帶載能力。

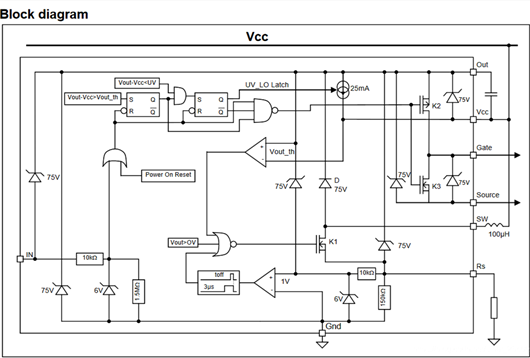

通過內部框圖可以看出它是boost升壓驅動提高Gate電壓。并且Gate與Source之前鉗位18V。
這里第一個MOS做開關，第二個MOS做防反。用來過拋負載試驗的TVS管應該只能放在開關管前面，并且只能選擇雙向TVS才行，不然沒有防反功能。
