小型產品上經常要用到電池供電，這樣就需要給電池充電。下面是一個1S電池3.7V的充電和供電方案。

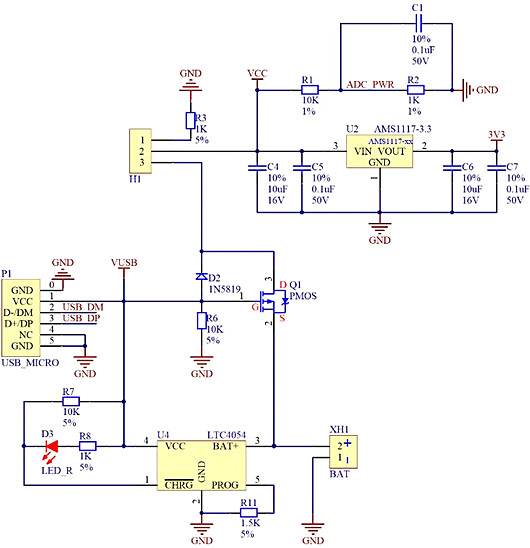

原理圖：

USB 充電供電電池

簡要分析：

1、給系統供電的最終端是VCC

2、單電池供電：在沒有插USB的情況下P溝道MOS管的G極由于下拉電阻所以保持為低電平，此時MOS管導通，電池的VBAT經過MOS管到達開關再到VCC。

3、單USB供電：此時沒有插入電池，插入USB后MOS管的G極為高，MOS管關斷，VUSB經過二極管到達開關再到VCC。

4、電池和USB同時接入：此時VUSB為高，所以電池是不會經過MOS管給系統供電的，這里跟單USB接入的方式是一樣的，但是由于電池的接入，充電部分開始工作，USB同時給電池充電。

這里要注意的一點是二極管的作用很大，假設二極管短路或者沒有二極管：

1、在USB和電池同時供電的情況，會導致MOS管的D極為VUSB，這樣電池的電壓VBAT本來就比VUSB低，MOS管是的電流流向是從S到D的，所以指不定會出現什么情況。

2、在電池單獨供電的情況，電池假設供電正常，那么MOS管的VS接近VD，沒有二極管會導致VD倒流到VG，會再次把MOS管關斷，這樣也是無法供電的。所以這個二極管是必須的。

3.在USB供電的情況下，因?yàn)榻o系統的電流都要經過二極管，所以需要考慮二極管承擔的電流大小，這里需要根據電流的大小相應的選擇不同型號的二極管。

這里也只是用到了二極管的單向?qū)ǖ男再|(zhì)。在二極管的壓差方面也需要考慮，以0.7V的壓差來說5V經過二極管也有4.3V左右。而AMS1117的穩壓壓差在1.2V左右，所以穩壓到3.3V需要4.5V以上的輸入。這里用的5819，也是根據情況而定，實測壓差在0.3V。
