NMOS電平轉換電路

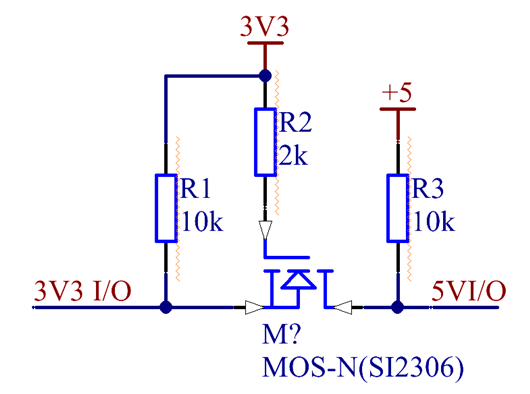

如圖所示，是NMOS場效應管-雙向電平轉換電路。

MOS管電平轉換

雙向傳輸原理：

為了方便講述，定義3.3V為A端，5.0V為B端。

A端輸出低電平時（0V），MOS管導通，B端輸出是低電平（0V）

A端輸出高電平時（3.3V），MOS管截至，B端輸出是高電平（5V）

A端輸出高阻時（OC），MOS管截至，B端輸出是高電平（5V）

B端輸出低電平時（0V），MOS管內的二極管導通，從而使MOS管導通，A端輸出是低電平（0V）

B端輸出高電平時（5V），MOS管截至，A端輸出是高電平（3.3V）

B端輸出高阻時（OC），MOS管截至，A端輸出是高電平（3.3V）

優點：

1、適用于低頻信號電平轉換，價格低廉。

2、導通后，壓降比三極管小。

3、正反向雙向?qū)ǎ喈?dāng)于機械開關。

4、電壓型驅動，當然也需要一定的驅動電流，而且有的應用也許比三極管大。
