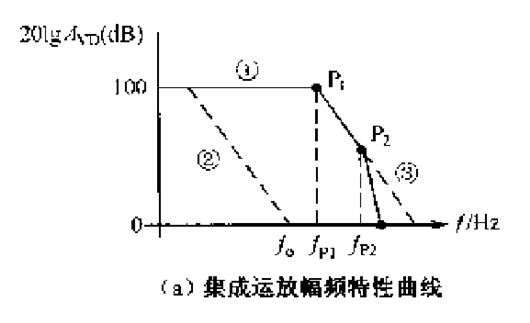

集成運放的內部是一個多級放大器。其對數幅頻特性如圖1所示中的曲線①(實線)。對數幅頻特性曲線在零分貝以上的轉折點稱為極點。圖中，稱P1 P2點為極點。極點對應的頻率稱為轉折頻率，如fp1,fp2,第一個極點，即頻率最低的極點稱為主極點。

在極點處，輸出信號比輸入信號相位滯后45°，幅頻特性曲線按-20dB/10倍頻程斜率變化，每十倍頻程輸出信號比輸入信號相位滯后90。極點越多，越容易自激，即越不穩定。為使集成運放工作穩定，需進行相位(頻率)補償。

按補償原理分滯后補償、超前補償及滯后一超前補償?shù)取?/span>

滯后補償:凡是使相移增大的補償即被稱為滯后補償。滯后補償使主極點頻率降低，即放大器頻帶變窄。如補償后只有一個極點，則被稱為單極點，如圖2.21(a)所示中的曲線②。

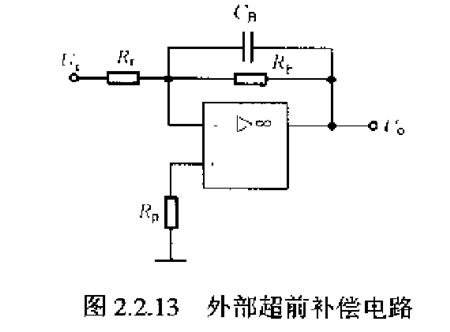

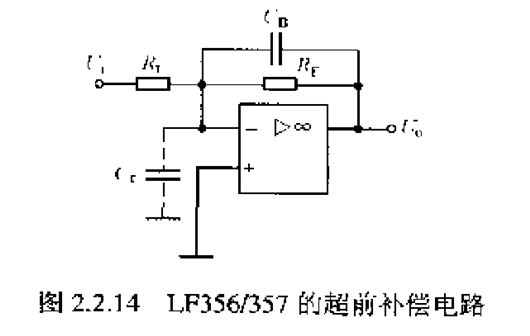

超前補償:凡是使相移減小的補償即被稱為超前補償，超前補償使幅頻特性曲線出現零點,即放大器頻帶變寬。在零點處輸出信號比輸入信號相位超前45°，幅頻特性曲線按+20dB/10倍頻程斜率變化。

補償辦法是將零點與補償前的一個極點重合，如圖2.21(a)中的P2點，補償后的幅頻特性曲線如圖2.21(a)所示中的曲線③，補償后頻帶展寬。

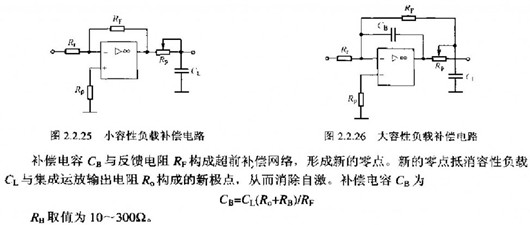

運放相位頻率補償

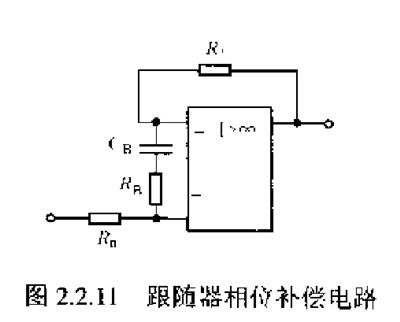

1.輸入端的滯后補償網絡(外部滯后補償)

在集成運放的兩輸入端之問并一串聯的電阻(RB)、電容(CB)的網絡被稱為輸入端的滯后補償。這種補償使通頻帶變窄，適用于對頻帶要求不高的電路。這種方法也有助于提高集成運放的上升速率。

RB，CB的估算方法(I)

在放大器增益給定的條件下暫時短接CB，在集成運放兩輸入端之間并聯RB，RB的值由大到小的改變，直至放大器進入臨界穩定狀態。這時可用示波器看到近似正弦波。并用示波器水平(時間)軸測出振蕩周期，換算出振蕩頻率fo實際是放大器的放大倍數等于1時的頻率。

補償電容CB的值可按下式估算，即

CB》1/(RB*f)
