BUCK電路同步整流和異步整流分析-KIA MOS管
信息來源：本站 日期：2023-02-24
BUCK電路同步整流和異步整流兩種工作方式的區別

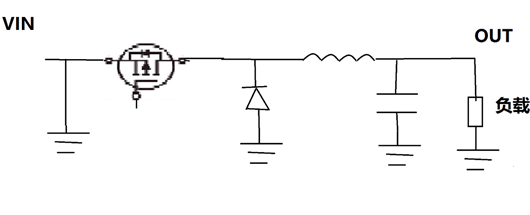

異步整流

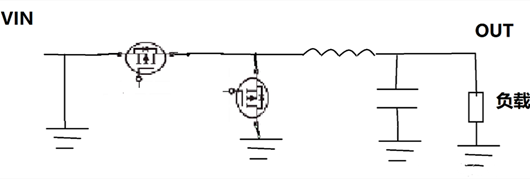

同步整流
由上圖可以看出，同步整流和異步整流的區別就是MOS管代替了二極管。
二極管因為有大約0.4V的壓降，假設異步整流通過大電流的話，會產生較大的損耗。而MOS管的內阻一般為毫歐級別，同步整流會比異步整流損耗小的多,因此同步整流轉換效率也會比異步整流高。

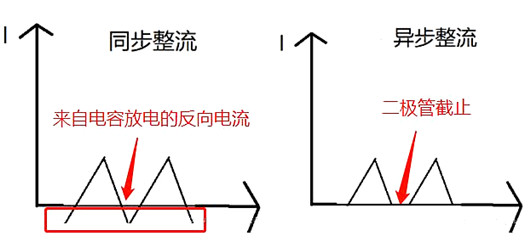

但是，當負載較小時，阻抗大，負載電流會很小。異步整流的二極管會不斷續工作，因為二極管的單向導通性，電流只能單方向流動，二極管的損耗反而降低了。
但是由于不連續工作，開關電壓將發生振鈴。而同步整流下，在MOS管導通的情況下，電流可以雙向流動。同步整流連續工作，損耗不會減小。但是開關電壓不會產生振鈴。
