甲類功率放大器的功率計算詳解-KIA MOS管
信息來源：本站 日期：2023-02-01
甲類功放不存在交越失真，音頻信號可以完整地傳輸。甲類功放是發燒友追求的目標。一部甲類功放，一其輸出功率是多少？功率損耗是多少？這些都是甲類功放制作的前期理論計算。甲類功放多采用NPN與PNP配對的推挽式工作方式。
推挽式甲類功放電路，可以看成是由2個單管式甲類射極器組成。
正電源的NPN管與負電源的PNP管分別工作于甲類狀態，對整個音頻信號進行放大。輸出到音箱。
推挽式甲類功放在進行組裝調試前一定要知道，做多大的功率？需要多大靜態電流？供應電流是多少？損耗是多少？有些生產廠家在甲類功放上標示的功率是不是真有這么大？購買者都想核實。如何達到以上目標呢？
這就需要對推挽式甲類功放進行理論分析。
圖1是甲類推挽式功放輸出電路，這個輸出電路可以分解成圖2。

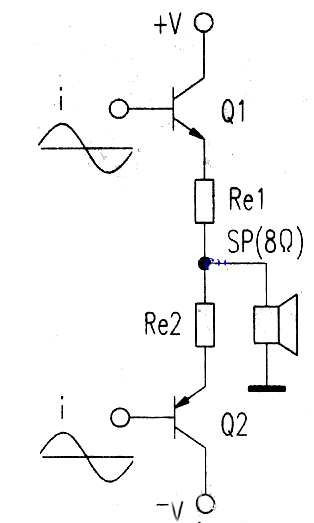

圖1 甲類推挽式功放輸出電路

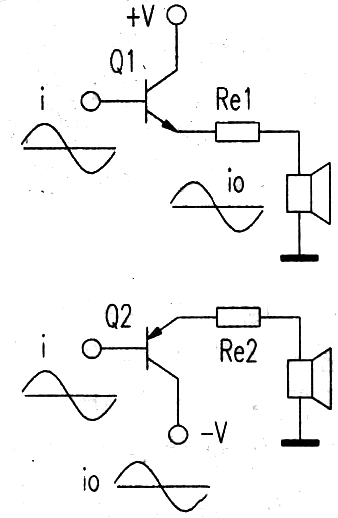

圖2 輸出電路分解圖
從圖2可知，喇叭所獲得的電流是由NPN和PNP三極管分別提供的。NPN功放管和PNP功放管輸入的音頻信號極性是相同的。
甲類工作狀態就是三極管在工作時任何時候都有電流。不論驅動近年來，許多人以低價銷售安裝中星6B的C波段接收裝置。但一般未滿兩年這些鍋體便因嚴重銹蝕而紛紛解體，以致無信號是正值還是負值，末級管都有電流流過。
以正弦波為例，靜態電流為正弦波峰值即Io=lf，最大電流為2倍波峰值即Imax=21f=2I.這樣的靜態電流設置可保證整個信號周期內三極管都有電流流過。要求功放輸出功率，必須求出輸出電流有效值。
輸出電流波形陰影部分面積之和等效值：
每個管子甲類輸出功率為P甲1=I02Z（Z為輸出阻抗）。NPN和PNP兩個末級管總輸出甲類功率為P甲2=2P甲1=2I02Z.一般音箱阻抗為Z=8Ω。公式簡化為P甲2=2I02Z8=16I02z.
識別方法：功放部分使用同樣兩只功放管的電路，一般就是甲類功放器。
