【負載開關】延時電路圖文分析-KIA MOS管
信息來源：本站 日期：2022-12-01
延時電路一般用在對于上電時序有要求的電路以及負載開始（上電時）較大的電路而言。
負載重例如較大的電解電容。
針對于時序控制我們就叫做延時電路；
針對負載電流控制電路也可以叫緩沖電路。
如下所示：

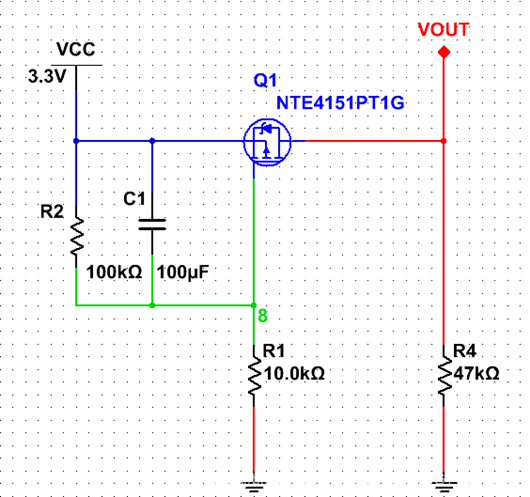

上述電路分析：
1）當左端VCC上電時，由于C1通過R1充電（電容兩端電壓不能突變），導致R1兩端電壓為高電平，此時MOS管閾值電壓尚未達到，所以MOS管為關閉狀態。
2）等到C1逐漸充電完成，R1兩端電壓逐漸下降到0，此時滿足閾值電壓，此時MOS管開啟，后級電路通電。
R2的作用是下電時對于電容進行放電以及完成MOS管G極電壓的設置。
這個電路可以滿足對于上電有要求的電路；也可以滿足防止突然上電，導致后面負載燒壞的反應。同時可以減小后級負載太大，導致前端電壓被拉低，造成系統出現故障。
當然還有如下改進版：
以上電路從原理上來講和前面的是一致的，可以用來延遲上電，解決負載過大的問題；但是先進之處在于增加了下面的三極管，此時MOS的開啟和關斷受控，更合適我們的負載控制及延遲上電。
