開機延遲電路-MOS管多少V才能開啟?-KIA MOS管
信息來源：本站 日期：2022-11-30

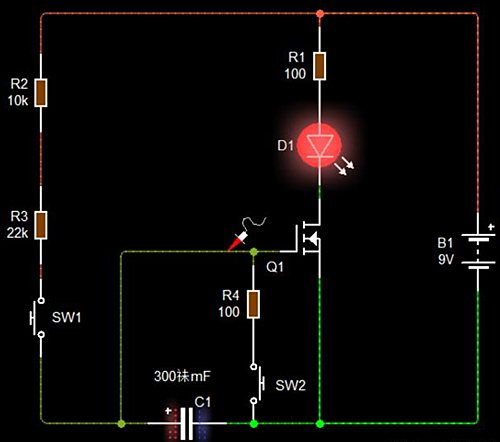

本電路由1顆MOS管、4只電阻、發光二極管、電池組成

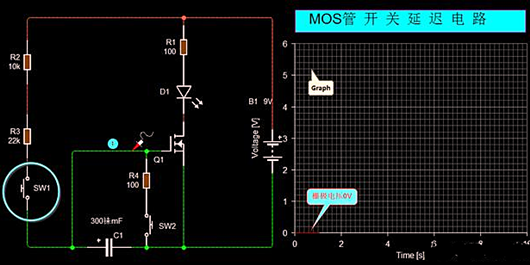

當SW1沒有按下去的時候Q1柵極電壓為0V，Q1為截止狀態。
當開啟電壓達到MOS管開啟電壓后MOS管才能打開，DS之間才能導通D1二極管才能點亮，電路中有一顆關鍵的元器件C1電容，當按下SW1時電壓開始給C1充電，只有當電容充到2V以上的時候Q1才會導通，導通之后按下SW2就會熄滅。

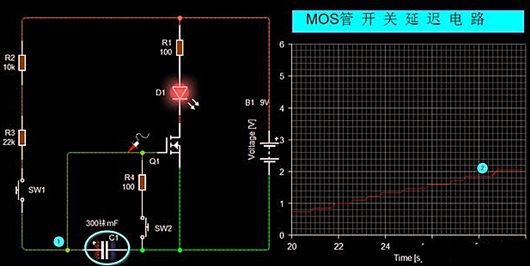

通過下圖可以看出電壓達到2.04V時Q1才開始慢慢導通，如果持續性按下SW1時間越長，C1上的電壓越高，Q2導通力越強,這樣發光二極管就會越亮。
