【收藏】電機驅動功耗的計算-KIA MOS管
信息來源：本站 日期：2022-10-26
在為特定應用選擇電機驅動器IC時，一個關鍵考慮因素是可通過該器件驅動的最大電流。器件和PCB的熱性能常常限制了電機驅動器能夠安全處理的電流。正因如此，在設計電機應用時，計算電機驅動器的總功耗至關重要。
要計算電機驅動器中的近似功耗，必須考慮電機驅動器IC內部的所有功耗源，例如FET導通電阻中的功耗。
Rds(on)耗散
電機驅動器IC內最大的功耗源是FET導通電阻或Rds(on)中的功耗。例如，H橋（使用高邊FET和低邊FET）的功耗為：
其中，P(Rds)為輸出FET中的功耗；HS為高邊FET的電阻；LS為低邊FET的電阻，Io是加載到電機中的RMS輸出電流。
清注意：
Rds(on)會隨溫度升高而增加，因為器件變熱時，功耗也隨之增加。
開關損耗
當輸出從高電平轉換為低電平或從低電平轉換為高電平時，輸出器件會穿過一個線性區域，在該區域，它們的功耗會明顯高于完全導通時的功耗。這種功耗稱為開關損耗。
在近似計算中，各輸出的開關損耗為：
其中，Psw為一個輸出的總開關損耗（以瓦特為單位）；P(RISE)為上升沿期間的功耗；P(FALL)為下降沿期間的功耗。

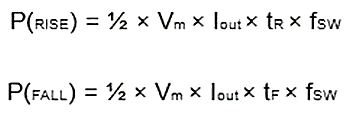

展開上述方程：
其中，Vm為電源電壓（以伏特為單位）；Iout為輸出電流（以安培為單位）；tR為上升時間（以秒為單位）；tF為下降時間（以秒為單位）；fsw為開關頻率（以赫茲為單位）。
大多數情況下，tR和tF的值均包含在驅動器的規格書中。
工作電源電流耗散
在實際應用中，電機驅動器IC會消耗一些電流。
此功耗的計算公式如下：
P=Vm×Im
其中，Vm為電機驅動器的工作電壓；Im為電機驅動器的工作電流。
其他功耗
在某些電機應用中，你可能希望使用LDO調節器來提供外部電源負載。此功耗的計算公式如下：
